醫療產品主控板設計案例

發布時間:2025-10-09 13:37:27


類別

主控板

產品所屬行業

醫療產品

主要芯片

1:Xillinx的XC7A200T_2FBG676I

2:兩個SSD硬盤

3:一個SOM扣板

4:一個電池

5:兩個USB2.0接口

6:一個HDMI接口

7:四個對外連接器

8:電源模塊若幹

單板類型

醫療產品

Pin

6155

層數

12

最高信號速率

10G

其他

主要信號介紹:PCIE4.0,SATA,PCIE3.0,SERDES,HDMI

設計難點以及我司對策

1:表層扣板以及SSD硬盤所占區域太大,變壓器以及PHY芯片難以靠近連接器

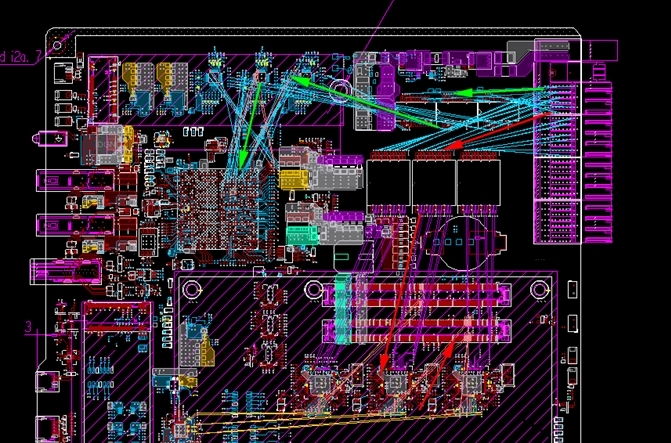

解決方案:在不影響24V通道的情況下,將變壓器卡在右上角放置,預留空間做分割,PHY芯片隻能按照飛線方向,大致將其放在SSD的背麵以及扣板的底下。其主要路勁如下圖紅色以及綠色箭頭所示:








2:光耦太多,也需要靠近對外連接器

解決方案:光耦最優位置是變壓器所在的位置,但是變壓器超過底層限高4.5mm,且扣板底下僅1mm限高,光耦超高,故隻能考慮將光耦放置在扣板的底層。客戶覺得這個位置效果不佳,故直接刪除部分光耦,換成防護器件。

3:10G信號stub不滿足

解決方案:新增兩個層,就能多一個最優層,將SERDER信號分層走在兩個最優層,RGMII信號走第三層以及底層。下方PCIE的信號通過兩個最優層,底層走變壓器到下方PHY芯片的差分,第三層走時鍾。表層走變壓器到上方PHY芯片的走線。

4:SATA信號有8inch,走線過長影響速率

解決方案:將板材換成M6G高速板材
