PCB製板

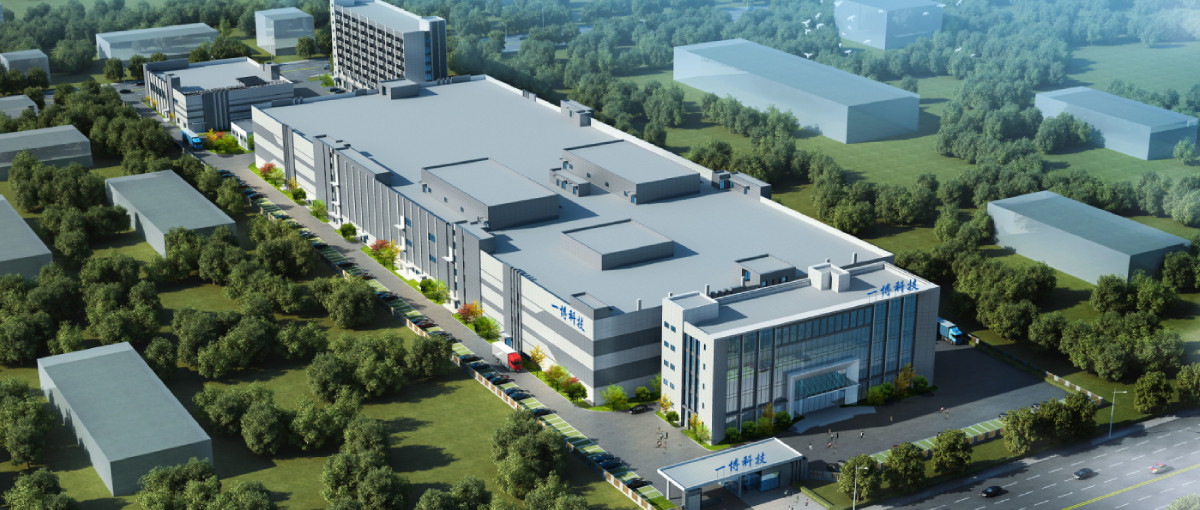

香蕉视频污视频珠海板廠位於華南PCB產業集群的核心地帶，坐擁PCB產業優質人才資源及完善的產業配套。一期已於2024年9月連線生產，專注於高端快件，提供高品質的高多層、高速、高精密、HDI等PCB生產製造。二期提供中大批量高速、高多層PCB生產。聚焦國內高端快件細分市場，致力於推動國內PCB行業的技術進步，尤其是高速、高多層、高複雜PCB產品的快速交付，12-20層製板交期快至8天內交付，達到行業領先水平。

對應PCB廣泛應用於ATE、AI算力、光模塊、服務器、工控、通信、汽車、醫療設備等領域。


製板優勢

高端快件和批量PCB生產

2-120層，擅長高速、複雜PCB

12-20層PCB板8天內交付

核心團隊擁有20餘年行業管理經驗

最小線寬間距:30/30um

成品厚徑比75:1

常規FR4及高速板材長期備庫

全新進口行業頂尖設備，千級無塵室

技術能力

工藝參數

項目	工藝參數
層數	2-120層
板厚	0.3-10mm
最大尺寸	660*1250mm
機械孔徑	≥0.11mm
激光孔徑	0.06mm
HDI類型	1+n+1、2+n+2、3+n+3、任意階HDI
成品孔厚徑比	75:1
層間對位(高多層)	4mil
最小線寬間距	30/30um
阻抗公差	±5%
背鑽STUB公差	1-5mil
外形公差	±0.05mm
翹曲度	≤0.5%
板材	常規FR4、M4/M6/M7/M8、IT958G/968/988GSE、S7439C、TU883+/933+、TU862HF、EM890K、EM892K2、RO4350等
表麵處理	噴錫HASL、無鉛噴錫HASL Pb Free、沉金、沉錫、沉銀、鍍金、鎳鈀金、OSP、沉金+OSP
特殊工藝	埋盲孔、台階槽、金屬基板、埋阻埋容、混壓、軟硬結合、背鑽、金手指、POFV、局部鍍金

生產周期

層數	加急	樣板	批量
雙麵	48小時	5天	9天
四層	3天	6天	10天
六層	3天	6天	11天
八層	4天	7天	11天
十層	4天	7天	12天
十二層	5天	8天	12天
十四層	5天	8天	12天
十六層	5天	8天	12天
十八層	6天	8天	12天
二十層	6天	8天	12天
二十二層	8天	12天	16天
二十四層	8天	12天	16天
二十六層	8天	12天	16天
二十八層	8天	12天	16天
三十層	8天	12天	16天
三十二層	10天	14天	18天
三十四層	10天	14天	18天
三十六層	10天	14天	18天

備注：具體交期請與我司人員聯絡。

產品展示

了解更多

高厚徑比板

·層數：48L

·板厚：6mm

·鑽孔孔徑：0.11mm

·鑽孔厚徑比：55:1

·對鑽精度：≤40um

·電鍍深鍍能力：＞85%

超大尺寸板

·尺寸：97.8*1320mm

·層數：32L

·板厚：6.8mm

·阻抗精度：5%

局部厚銅板

·厚銅區域銅厚：≥2oz

·銅厚階梯：≥50um

·局部厚銅區域對位：≤1mil

化學沉金板

· 層數：10層

· 基材：FR4

· 板厚：1.8mm

· 表麵工藝：化學沉金

· 阻焊顏色：藍色

數據通信板

· 層數：18層

· 板厚：2.4mm

· 表麵處理：沉金

· 最小線寬/線距：3/3mil

· 阻焊顏色：綠色

HDI板

· HDI類型：3+4+3

· 表麵處理：沉金

· 最小線寬/線距：2.4/2.4mil

· 最小介質厚度 :2.2mil

· 阻焊顏色：綠色

背板

· 層數：28層

· 基材：HI-TG FR4

· 板厚：5.0mm

· 表麵處理：沉金

· 阻焊顏色：綠色

射頻板

· 層數：8層

· 基材：FR4 , Rogers Ro4003

· 板厚：1.6mm

· 表麵工藝：化學沉金

· 阻焊顏色：綠色

HDI板

· 層數：10層

· 板厚：1.2mm

· 表麵工藝：沉金

· 最小線寬/線距：2.4/2.4mil

· HDI類型：1+4+1

軟硬結合板

· 層數：12層

· 板厚：1.6mm

· 表麵工藝：沉金+選擇性噴錫

· 最小線寬/線距：4/4mil

· 其他工藝：盲埋孔、藍膠

EM-370(Z)

· 層數：12層

· 厚徑比：8:1

· 最小線寬間距：2.9mil

· 表麵處理：沉金

· 特殊工藝：板子最小孔間距7.5mil

· 備注：有單線阻抗控製120ohm

EM-390

· 層數：14層

· 厚徑比：1:1 任意階HDI

· 最小線寬間距：1.9mil

· 表麵處理：OSP+沉金

· 特殊工藝：最小線寬,線距0.05mm

製板設備

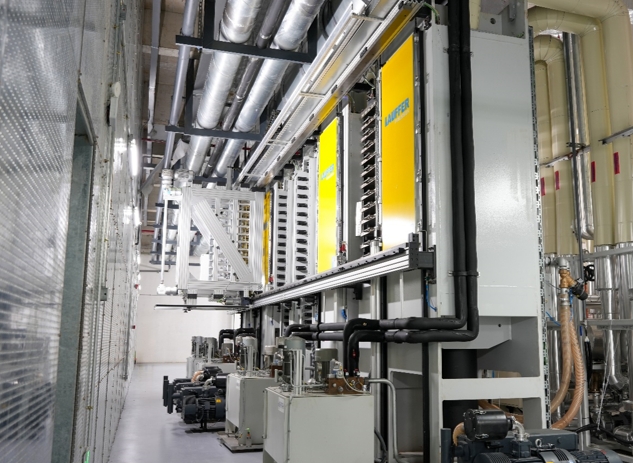

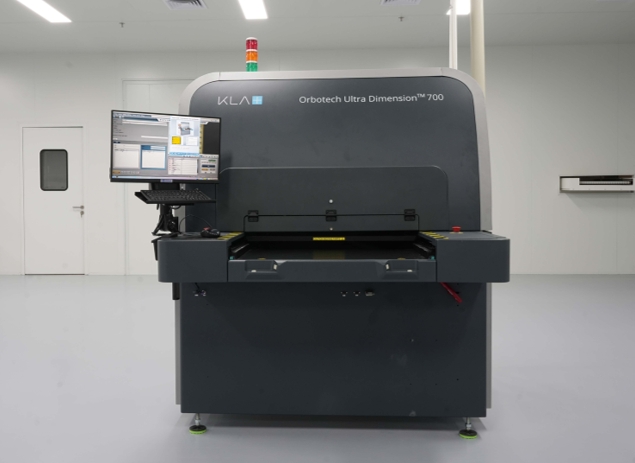

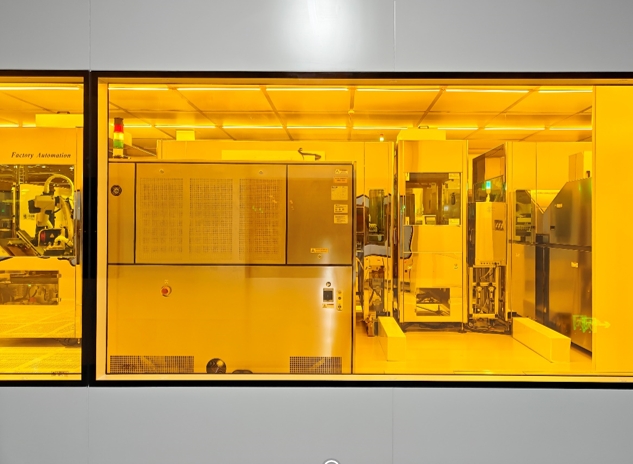

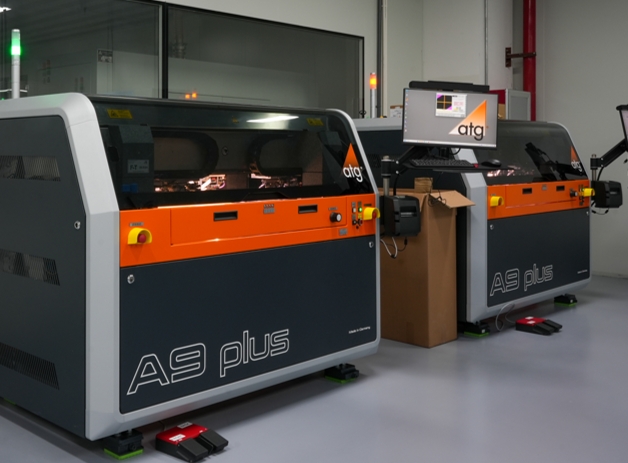

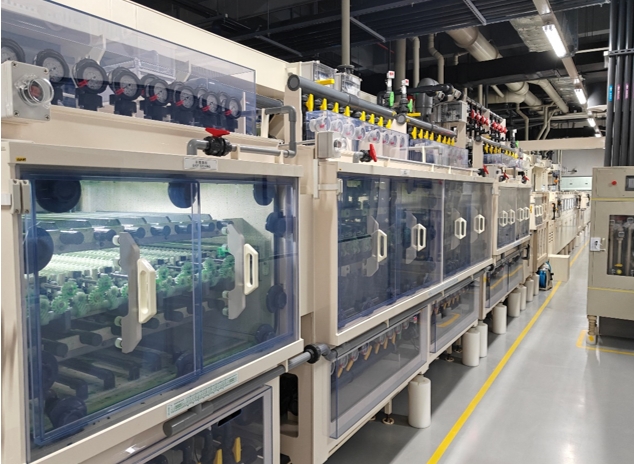

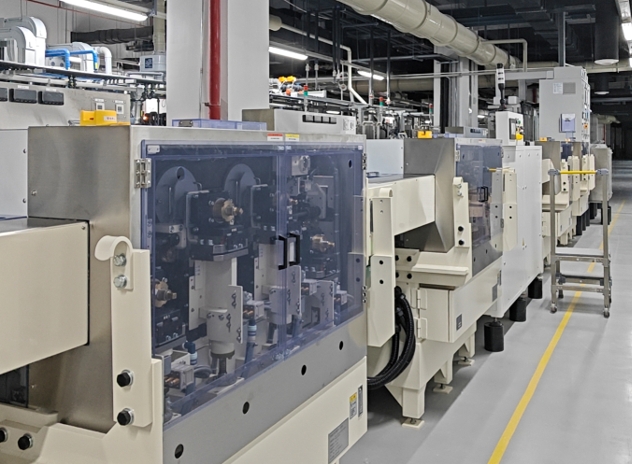

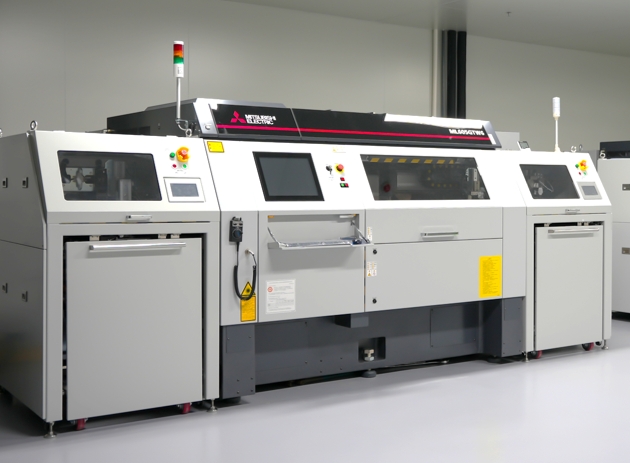

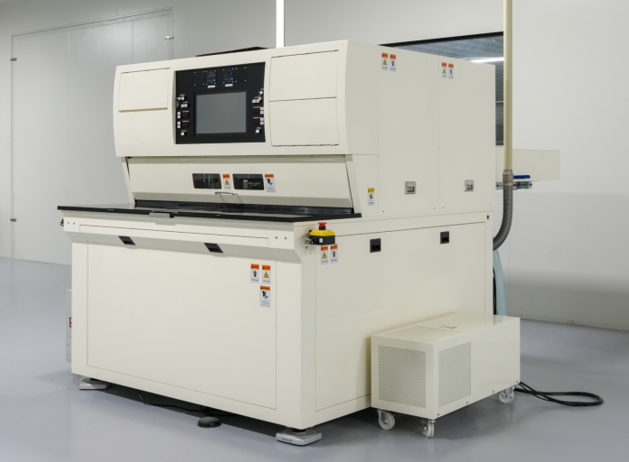

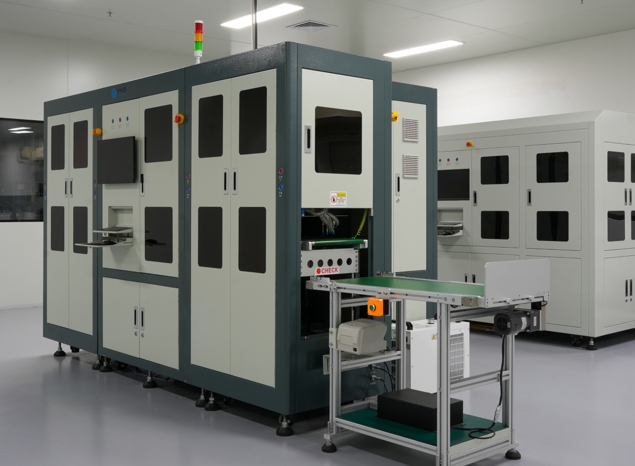

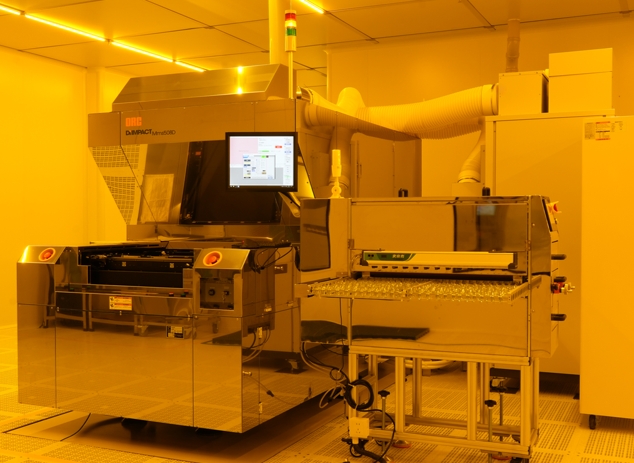

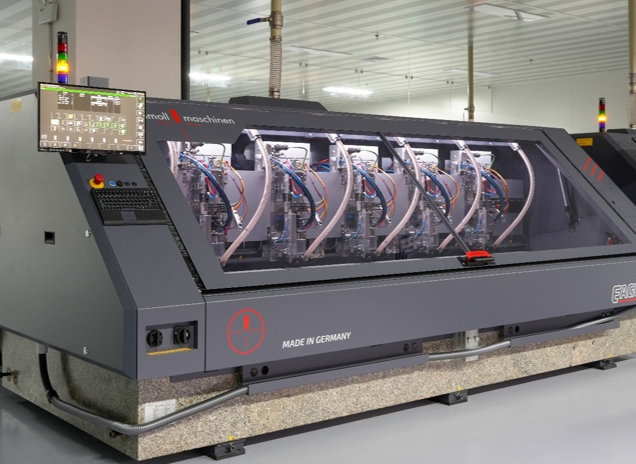

產品以高品質的多高層板為主，對應PCB廣泛應用於ATE、AI算力、光模塊、服務器、工控、通信、汽車、醫療設備等領域。香蕉视频污视频珠海PCB製板廠配備全新進口高精度曝光機、真空二流體蝕刻線、真空高溫壓機、X-RAY鑽靶機、激光鑽機、CCD鑽機、陶瓷磨板機、防焊曝光機、AOI、飛針測試機等高端設備。更多設備>>
