產品所屬行業

通信產品

主要芯片

CPU：AMD_PHOENIX-FP8

4pcs   LPDDR5 Memory Down

單板類型

筆記本電腦主板

Pin數

9509

層數

12

最高信號速率

20Gb/s

難點

1、筆記本做超薄設計（板厚隻有1MM），正麵僅能放1MM高的器件，對布局限製很大；

2、消費類產品出於成本考慮，不使用HDI（該CPU Demo板是用HDI設計）；

3、USB4.0 速率較高，達到20G，需要考慮其信號質量滿足要求；

其他

LPDDR5

我司對策

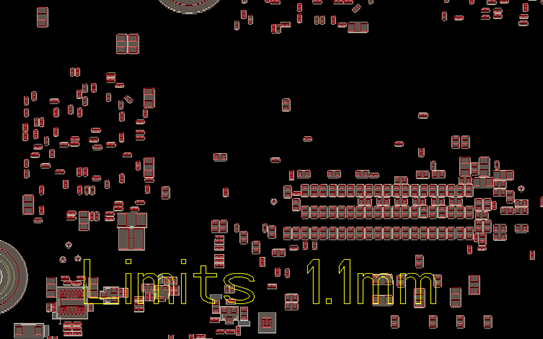

1、高器件都放主器件麵的背麵，正麵隻放電容電阻以及高度小於1MM的器件：

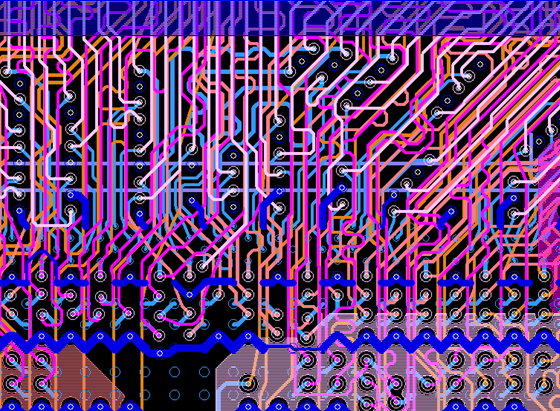

2、Demo板原本CPU pin處打盲孔出線，這一版我們打通孔，將信號引出CPU外下孔；另由於LPDDR5信號速率較高，每個信號孔旁邊都加上回流地孔，以滿足其性能要求；

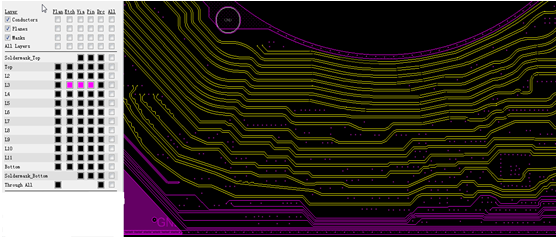

3、對USB4.0的高速信號，因速率較高，通過層麵選擇、過孔優化、反盤優化等措施，來滿足相關的要求；

消費類產品不考慮背鑽（增加成本），由於USB4.0的retimer放在bot層，本項目USB4.0的差分線則用L3層，盡量降低stub對信號的影響。
