高厚徑比PCB板技術案例

發布時間:2025-12-02 10:57:24






 產品介紹

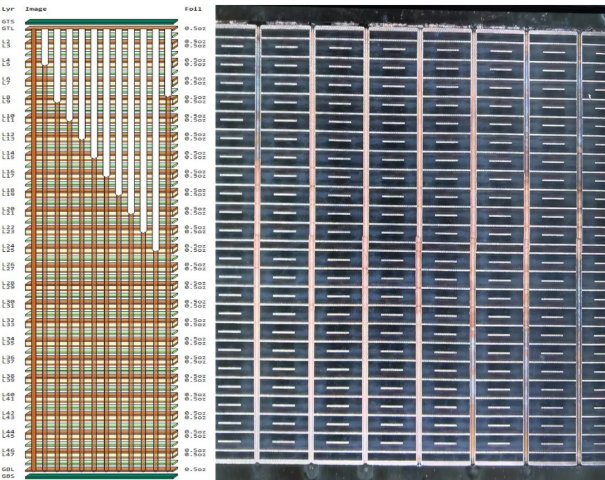

Ø  層數:48L

Ø  板厚:6mm

Ø  鑽孔孔徑:0.11mm

Ø  鑽孔厚徑比:55:1

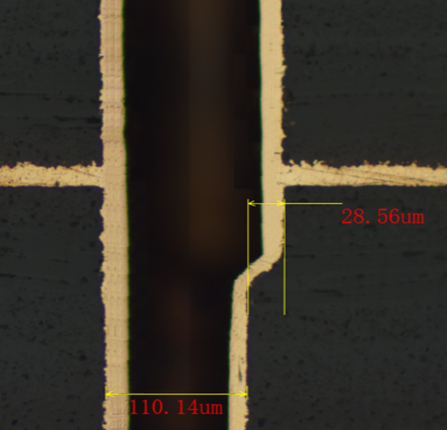

Ø  對鑽精度:≤40um

Ø  電鍍深鍍能力:>85%





技術難點:

1、孔徑極限與信號完整性衝突

2、超高的厚徑比

3、嚴苛的對鑽精度

4、電鍍深鍍能力



我司對策:

1、德國Schmoll CCD 鑽機+三菱激光鑽機完美解決孔徑極限問題。

2、使用X-Ray鑽靶機,可以看穿板材,直接捕捉到最核心或最底層的關鍵靶標,實現全局性的高精度對位,極大降低累積誤差的影響。

3、采用龍門脈衝電鍍,在高電流時進行沉積,在低電流或反向脈衝時,讓孔內耗盡的銅離子得以補充,並驅趕氣泡。這是解決高厚徑比電鍍的最有效技術。

4、在每一個製造環節(如鑽孔、電鍍、壓合)都實現極高的精度和穩定性,避免缺陷向下遊累積。
