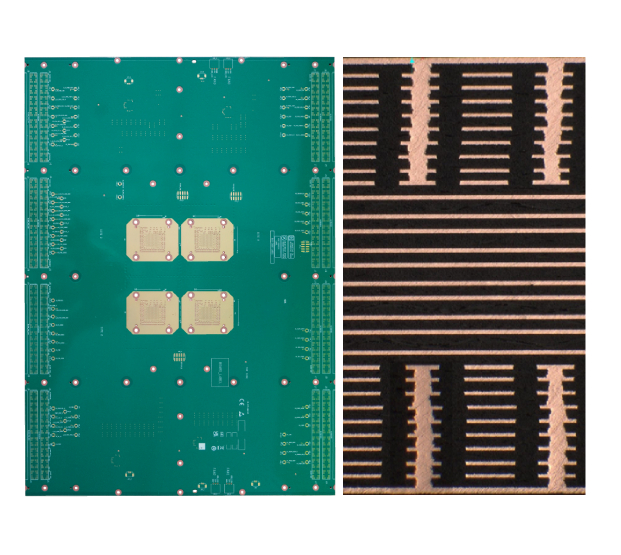

產品介紹 Ø  應用領域：AI服務器 Ø  產品類型：10階HDI (10次壓合） Ø  層數：32層 Ø  板厚：3.5mm Ø  板材等級：M7 Ø  35組阻抗 ：非電鍍層±5%；電鍍層±7% Ø  表麵處理：沉金

技術難點：

1、多次壓合：產品為 10階 10壓超高階 HDI，多輪次熱壓成型熱應力累積顯著，各疊層基材、半固化片材料熱膨脹係數（CTE）匹配性要求嚴苛，易引發尺寸漲縮、層間應力失衡、板曲翹及層間分層缺陷。產品為 10階 10 壓超高階 HDI，多輪次熱壓成型熱應力累積顯著，各疊層基材、半固化片材料熱膨脹係數（CTE）匹配性要求嚴苛，易引發尺寸漲縮、層間應力失衡、板曲翹及層間分層缺陷

2、鐳射疊孔的對準度：存在 10 階連續疊孔結構，曆經多次壓合後基材整體漲縮、局部區域形變明顯，層間偏移風險高；對對位靶標選取、分層漲縮補償、設備對位精度管控要求極高，高階累積偏差易造成疊孔偏心、孔位超差

3、埋孔樹脂塞孔熱適配性：內層埋孔樹脂塞孔需承受 10 次循環高溫壓合，塞孔樹脂、基材、銅箔三者 CTE 熱匹配難度大，易出現樹脂龜裂、收縮凹陷、孔壁結合力不良、內層微裂及爆板風險

4、最外層機械通孔與內部多階盲孔、埋孔導通匹配難度大，受前期層間偏移與尺寸漲縮影響，易產生孔係偏心、孔環不足、導通不良等製程缺陷

5、10階HDI可靠性要求高：高階疊層內部結構複雜應力集中，需滿足 HCT、TCT 嚴苛可靠性測試；鐳射微盲孔填孔對填充致密性、表麵平整度、無空洞氣泡要求高，多次熱壓易造成填孔收縮、孔麵凹陷及可靠性失效

我司對策：

1、選用低 CTE 高穩定基材與配套半固化片，統一層間材料熱參數；采用對稱疊層結構，優化階梯式壓合升溫曲線；每階壓合後進行應力釋放時效處理，抑製熱應力累積與板材翹曲漲縮

2、采用多點位分散複合對位靶標；建立逐級漲縮工程補償體係；優化鐳射對位基準點，嚴控層間累積偏移；LDI曝光自由漲縮，嚴控內層圖形尺寸，實時修正局部形變偏差

3、選用低收縮、高耐熱專用塞孔樹脂；采用高致密真空塞孔工藝，充分後固化處理；優化界麵熱應力匹配，避免多次熱壓造成樹脂開裂、收縮凹陷

4、所有層統一對位基準點選擇基準，綜合累計漲縮對外層鑽孔前置補償；優化機械鑽孔定位精度，嚴控孔位同軸度；增加 X 光孔位檢測，實時監控修正孔係偏差

5、采用高品質致密鐳射填孔工藝，保證無空洞、平整性優良；嚴控孔壁沉銅電鍍銅厚均勻性與結合力；優化全流程應力管控，提升產品耐 HCT、TCT 循環衝擊性能，前置抽樣驗證可靠性

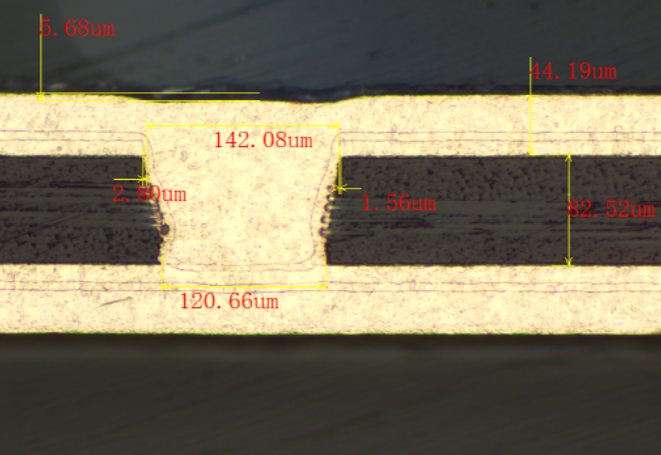

鐳射孔切片圖
