產品所屬行業

通信產品

主要芯片

Intel Socket 4710;

BCM AST2600;

10m40da_ppg;

MP2985BGLUT0000Z;

MP87290GMWTHZ;

NCP3284AMNTXG

單板類型

服務器主控板

Pin數

35946

層數

22

最高信號速率

32Gb/s

難點

1、    UPI線長要求管控嚴格，需提前評估通道和線長。

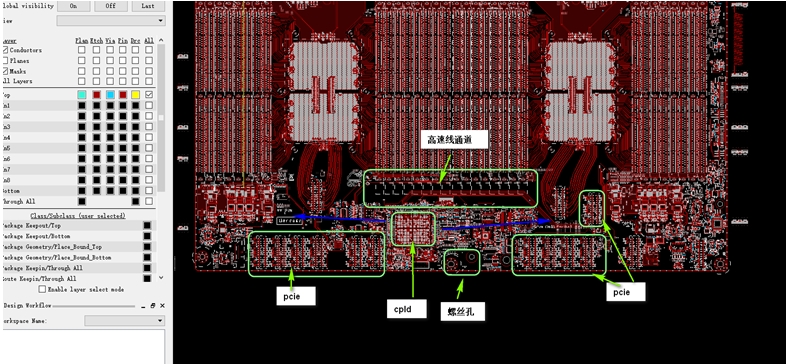

2、    板子下方放CPLD，器件比較多，走線比較多為瓶頸區域，由於PCIE的座子較近，fanout後無法過線，並高速線占1/3通道，而且此處器件較多通孔密度大，需要合理考慮CPLD走線

3、    電源部分，小電源比較多，需要提前做好電源規劃

其他

主要信號介紹：

UPI信號，DDR5信號，PCIE5信號，USB信號和時鍾信號

我司對策

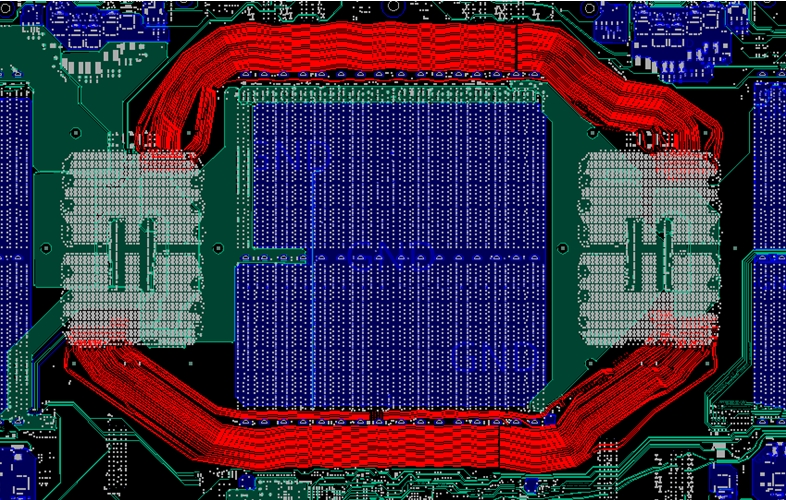

提前規劃好UPI走線空間：

空間有限，CPLD放在板下方，通道主要從下往上，並且不能換PIN。

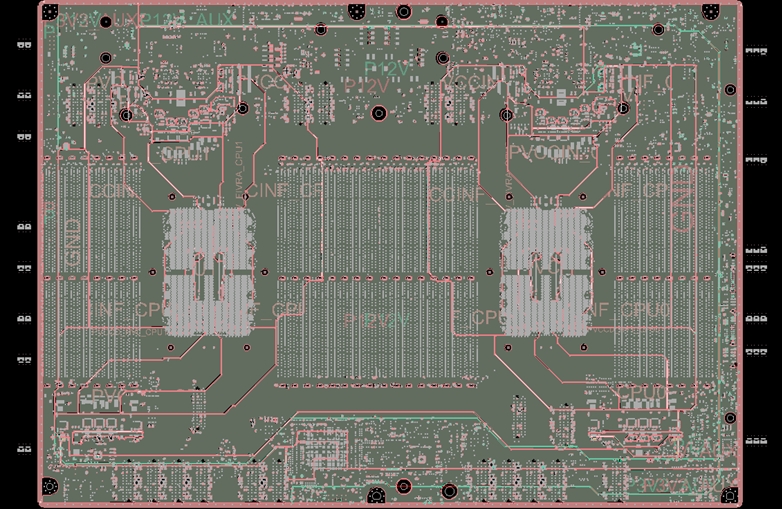

電源截圖
