景嘉微JH920芯片板卡設計
發布時間：2025-10-06 08:35:35
|
類別 |
景嘉微JH920芯片板卡設計
|
|
產品所屬行業 |
通信板卡 |
|
主要芯片 |
|
|
單板類型 |
金手指板卡 |
|
Pin數 |
4780 |
|
層數 |
10 |
|
最高信號速率 |
16Gbps |
|
難點 |
1. 該產品中內存設計主要有2個 GDDR6-1000MHz內存芯片，因此在GDDR6內存的信號設計上必須滿足GDDR6的內存布線標準, Via stub 小於 40mil，信號布在靠近芯片的最鄰近層 2. GPU內電源種類比較多，大小電源將近30多個，其中1A以上電源有10多個，PLL小電源將近20多個，GPU CORE電源最大電流70A, GDDR6電源最大10A
|
|
其他 |
主要信號介紹：
PCIE總線遵從PCIE4.0規範，單對差分線速率支持16Gbps HDMI高速總線單對差分速率可達594MHz千兆網口信號：PHY芯片的RX和TX信號 eDP高速總線單對差分速率可達5.4Gbps GDDR6-1000MHz內存芯片，各自組成1個16位的GDDR內存條。 因此在GDDR6內存的信號設計上必須滿足GDDR6的內存布線標準
|
|
我司對策 |

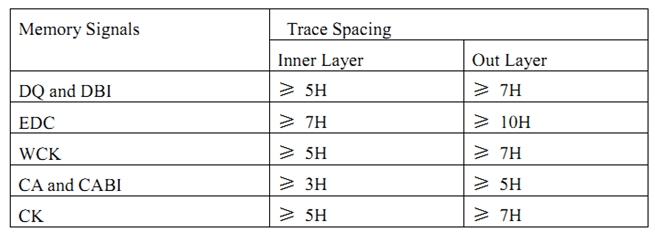

1. GDDR6阻抗設計 ：單端：40 歐 差分：80 歐 REF CLK/PLLTEST 差分:100 歐 間距要求：

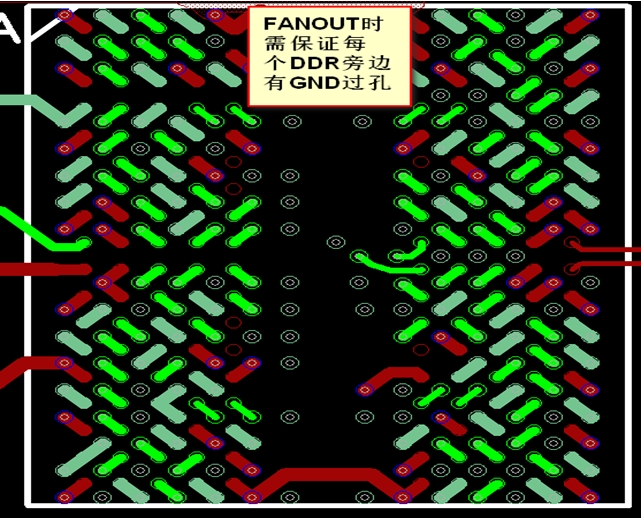

2. 每個信號必需有 gndvia，gndvia到信號的距離最大不超過 1mm。 DRAM顆粒球Pitch為0.75mm，信號扇出采用dogbone ，拉開信號之間過孔的距離，減少串擾。

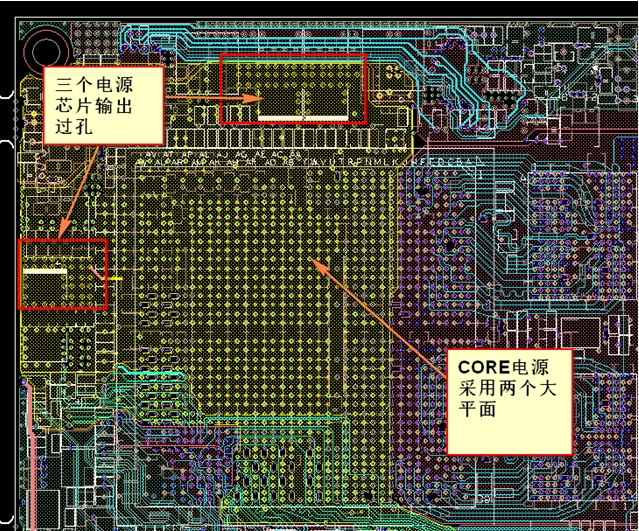

3. CORE電源最大電流70A，每個PIN腳都要保證有0402的濾波電容，為了保證載流，優先考慮用兩個1OZ的平麵給其一個完整的平麵

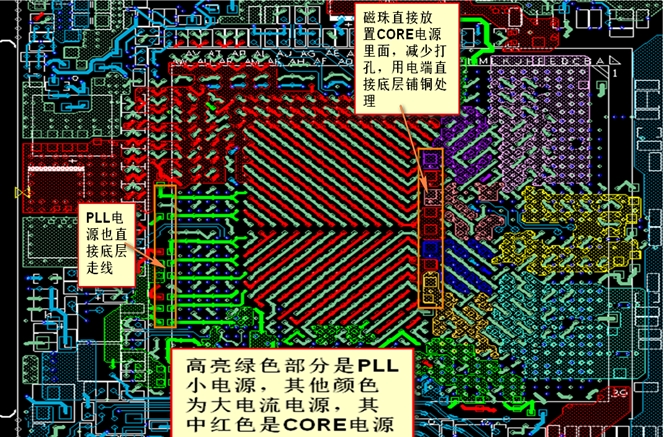

4. 其他小電源采用能不打孔盡量不打孔，采用磁珠直接供電，PLL電源也直接底層走線，這樣可以減少打孔空間，還能保證經過每一個濾波電容到PIN腳，濾波效果更好
