產品所屬行業

通信產品

主要芯片

處理器：Intel第四代至強Sapphire Rapids（藍寶石激流，SPR），管腳數4677；

橋片：EMMITSBURG   QV5U 99A2A4 ES2

CPLD:   EP4CE30F29C8N

DDR5：8   channel DIMM

外圍接口：SATA、PCIE、M.2、USB2.0、BMC連接器、OCP3.0連接器、examax_riser連接器

單板類型

服務器主板

Pin數

62976

層數

16

最高信號速率

DDR5：6400Mbp/s

PCIE5.0:32GT/s

UPI:10.4GT/s

難點

1、 布局難度較大， 4路CPU、DIMM、電源模塊放下後，剩餘空間有限；

2、 板子最下方有兩個通過滑軌插入的OCP3.0（單個麵積就達86*75mm），同麵不能放置器件；

底層還要加托盤和散熱器；

3、 電源種類繁多，電源通流大，縱向通道有限；

4、 信號速率高（DDR5/PCIE5.0等），線長有限製；

我司對策

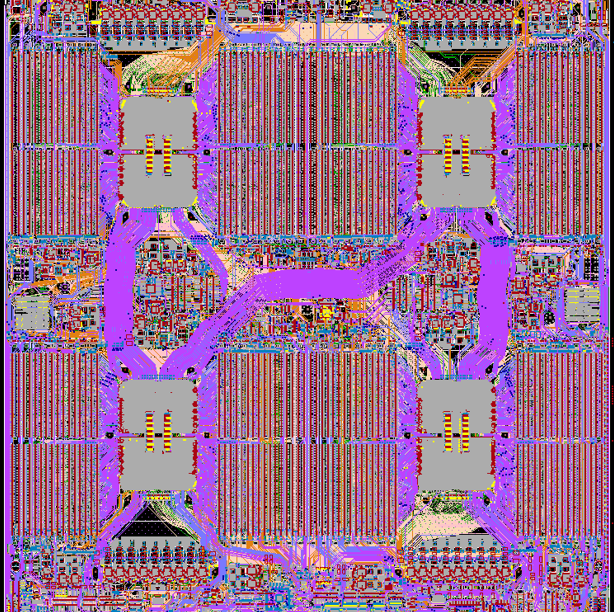

1、 4個CPU各帶16個DIMM，將DIMM中心間距做到最小（7.9MM），寬度剛好能放下兩路CPU+DIMM；

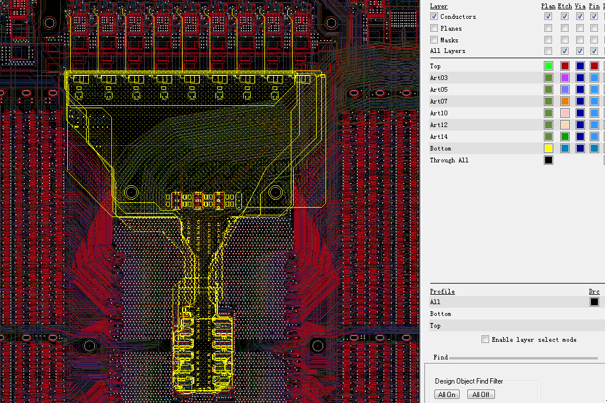

2、 電源模塊布局緊湊，就近放置於用電端，布局在CPU和DIMM的上下方；單板中間留出高速線通道，避免高速線穿電源模塊；

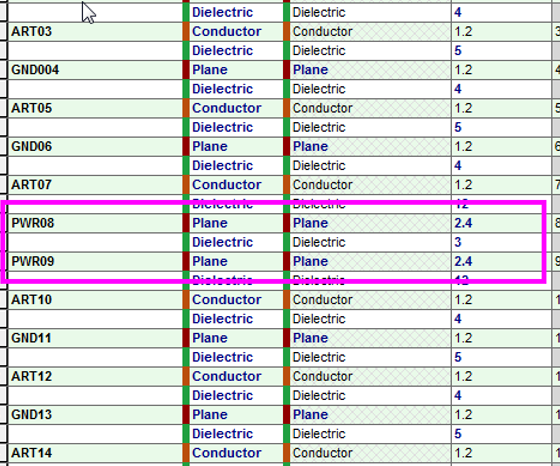

3、  因單板縱向通道有限，12V需要從上往下，層疊設計了2個2OZ的電源層；12V從電源層分割，以滿足到下方的通流要求；CORE電源等大電流的除了電源層的平麵，還從走線層補強，配合SI的仿真，以滿足通流和壓降要求；

4、 信號速率高，選用高速板材設計（Synamic 6GX），采用10度走線；同時結合仿真結果對信號過孔、焊盤等進行優化，增加回流地孔；

5、 因高速線較多，需要用到靠近TOP層的走線層麵，還采用了背鑽設計，以滿足信號質量要求；
