申威3231單板設計案例
發布時間:2025-10-06 08:45:56
|
類別 |
服務器主板 |
|
產品所屬行業 |
通信產品 |
|
主要芯片 |
1、 申威SW3231 2、 橋片:Broadcom PEX8748 3、 雙路CPU帶32個DIMM; 4、 USB3.0接口,PCIE插槽,萬兆WX1820,千兆WX1860A2; |
|
單板類型 |
服務器主板 |
|
Pin數 |
38365 |
|
層數 |

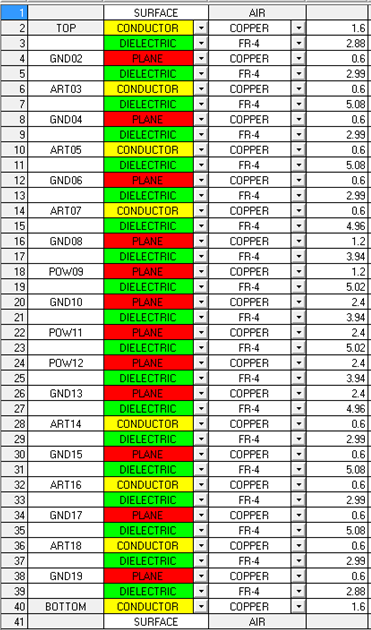

20 |
|
最高信號速率 |
1、 兩個CPU互連的DLI信號:28Gbps 2、 PCIE4.0:16Gbps 3、 DDR4; |
|
難點 |
1、 板卡信號速率最高28Gbps,阻抗匹配是個難點; 2、 板卡主電源為0.75v,電流275A,典型的低電壓大電流設計; |
|
其他 |
|
|
我司對策 |

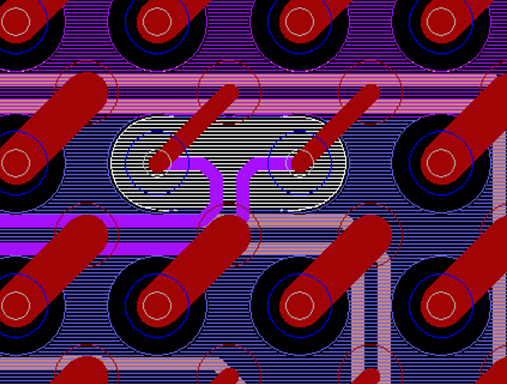

1、 對於高速線換層過孔帶來的阻抗不連續,通過SI仿真,選擇合適的過孔(BGA內采用8-18-26的過孔);同時為了滿足阻抗匹配,對過孔做了反盤優化處理,讓過孔阻抗盡量接近走線阻抗;

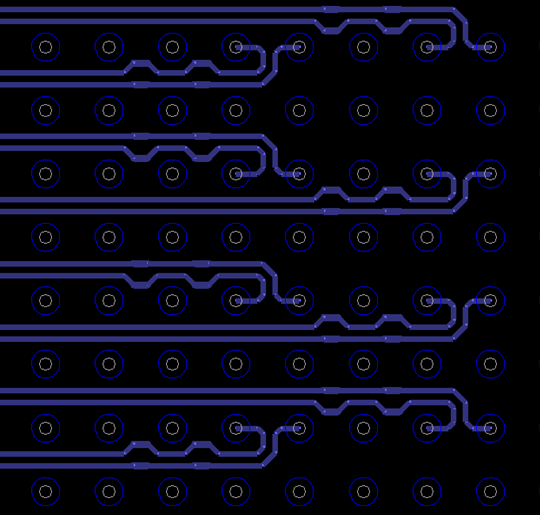

2、 BGA內部出線采用neck方式出線,neck下的等長采用非常規設計,在等長補償的地方,加粗線寬,以減小阻抗突變(客戶特殊做法,實際的效果需要具體評估,不能一概而論);

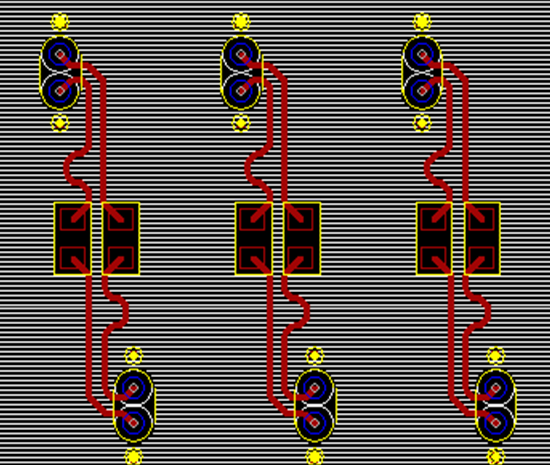

3、 耦合電容考慮阻抗匹配,做隔層參考,將電容pin下方第二層掏空,參考第三層平麵,從而更接近設計阻抗;

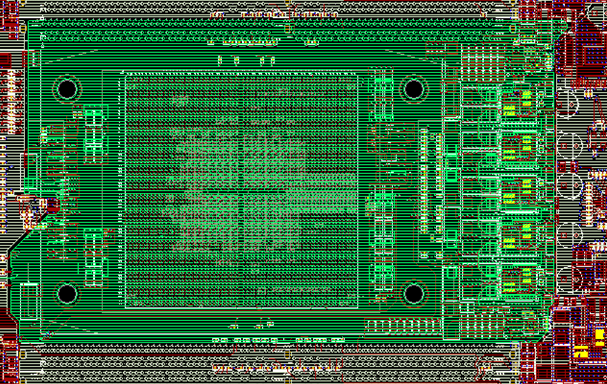

4、 CORE電源規劃了2層2OZ平麵,保證滿足其載流要求;結合SI仿真結果,盡量增大電源平麵,有空間的層麵能補的也補上;

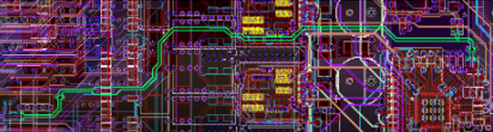

5、 反饋方式選擇遠端反饋;

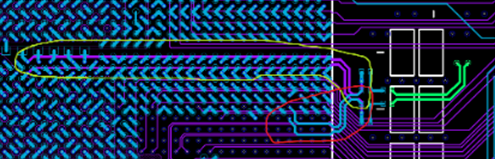

6、 同時在CPU處采用兩種采樣點進行采樣:
|
