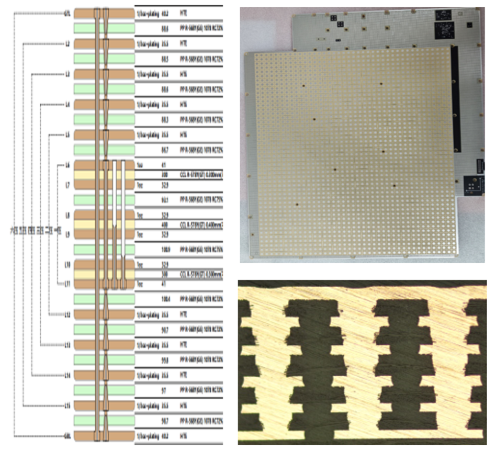

產品介紹 Ø  HDI(6次壓合） Ø  16層5階HDI Ø  板厚2.7mm Ø  板材等級：M7 Ø  20組阻抗  Ø  表麵處理：化銀

技術難點：

1、多次壓合挑戰：需同步保障層壓對位精度、介質均勻性、鐳射孔堆疊精度。

2、盲孔填平：最外層單PCS鐳射孔數50多萬孔，鐳射孔厚徑比0.8:1；通孔厚徑比12:1，盲孔填平及麵銅均勻性控製。

3、外層板厚、銅厚均勻。

我司對策：

1、高端設備賦能：采用德國進口全球第一的LAUFFT壓機、奧寶LDI高精度曝光機、日本進口的X-Ray鑽靶機，精準對位選擇基點，使5階HDI的盲孔堆疊精度＜1mil。

2、優化電鍍工藝：先通盲共鍍，滿足孔銅要求，再單獨鍍盲孔填平；將板麵銅厚均勻性控製在±3um以內，滿足高端性能標準。

3、優化拚板設計和流程：優化工藝邊圖形設計，使壓合時流膠均勻，保證整板的厚度均勻性，多次研磨時銅厚極差控製在≤5um。
