產品所屬行業

電源

主要芯片

P9221-R

單板類型

無線充電

Pin數

712

層數

4

難點

1、 無線充電模塊的功率有15W，對散熱要求高；

2、 由於板子的結構限製，無線充電模塊放置的區域比較受限製，加大散熱處理的難度；

3、 無線充電的主芯片是一個0.4MM的BGA，考慮成本，不用HDI設計，處理難度較大；

我司對策

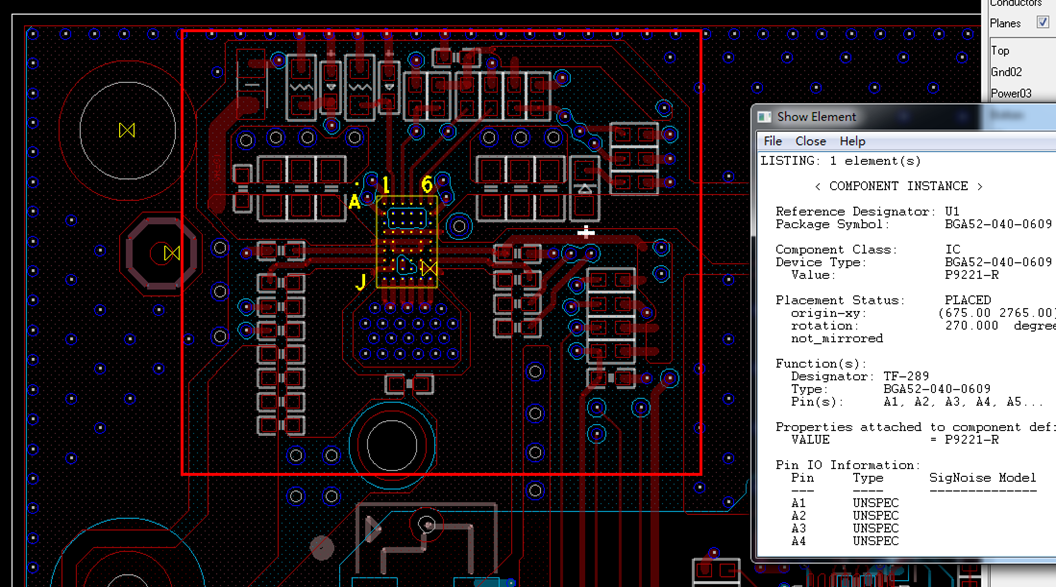

1、 除了結構固定器件，把無線充電模塊放在比較空曠、獨立的地方，其它器件盡量遠離P9221-R；

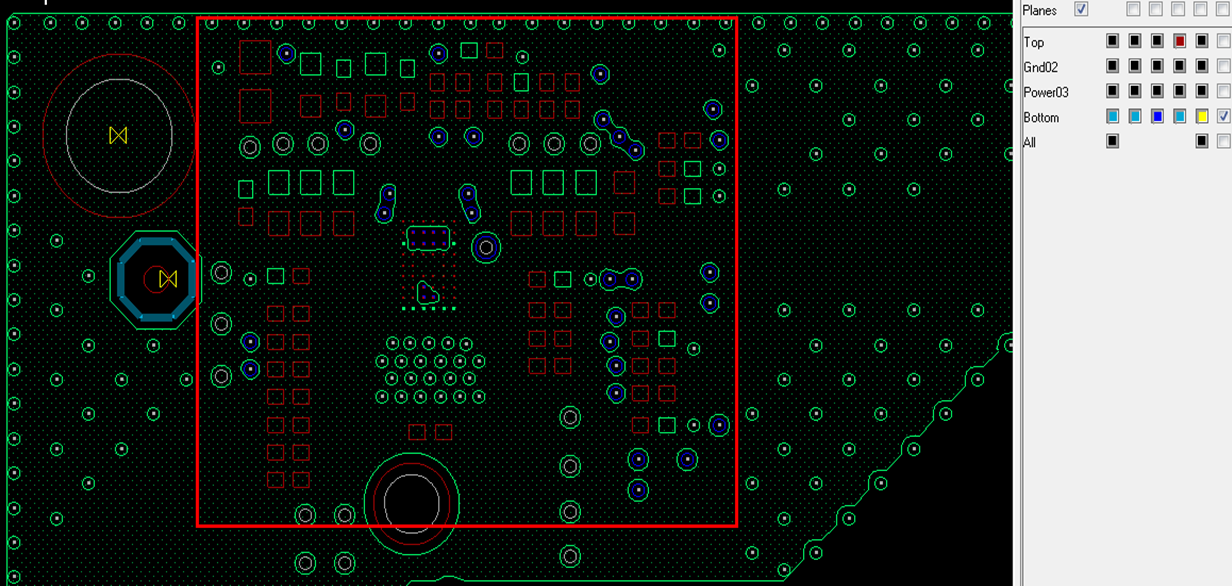

2、 考慮散熱，盡量使用較大的孔並開阻焊；BOTTOM麵鋪一個完整地平麵，並盡可能增加地過孔，加強散熱；

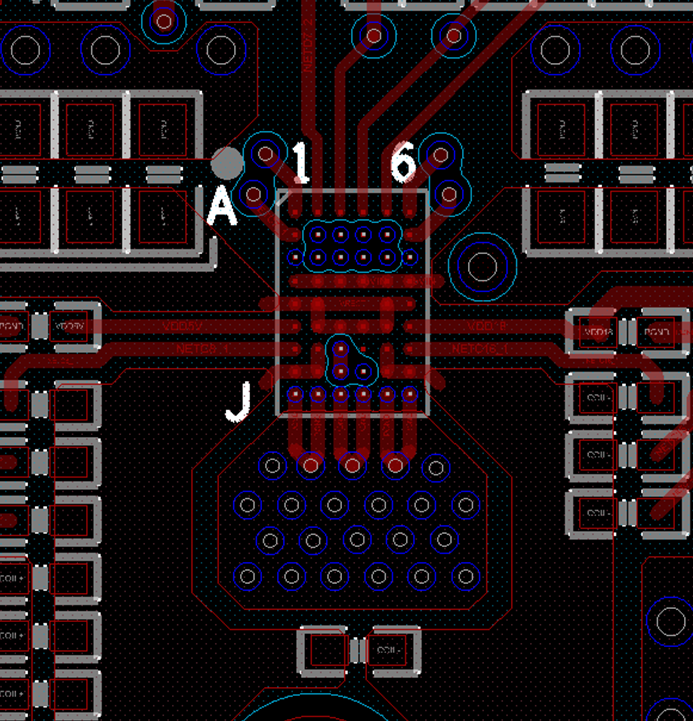

3、 0.4MM的BGA出線，因客戶考慮成本，不希望采用HDI設計；經過與工廠的溝通，最終采用盤中孔設計（板厚1.2MM，過孔采用6MIL的鑽孔，12MIL的盤），滿足BGA的出線；（注：此處用的是極限工藝，需要提前和工廠確認是否能加工）
