6U工控板卡設計案例

發布時間:2025-10-06 08:44:06




類別

VPX 6U工控板卡

產品所屬行業

通信產品

主要芯片



龍芯3A4000

龍芯7A1000



單板類型

通訊主板

Pin

20177

層數

18

最高信號速率

10Gb/s

難點

1、 芯片國產化設計,封裝變大,電路東西變多,結構固定(VPX 6U),同時還要兼容多種散熱方案,結構限製較多,整板布局空間有限,Pin Density(pins/sq in)達到200

2、 板厚限製,層麵受限,布線空間緊張;

3、 12V主要電流需要從上到下,中間有DDR,通道十分有限;

其他

10G信號

SATA、PCIE3.0、DDR4等;

我司對策

1、 布局空間有限的對策:

Ø    參考其他設計的方案,建議客戶優化電路,給出國產方案的替代物料,多個獨立的電源用一個多路電源替代,減少電源模塊,降低整體密度;

Ø    與客戶商量,精減部分非必要的電路(不影響單板的實際功能的前提下);

Ø    與客戶多次現場互動,多次優化布局方案,經與結構確認,將CPLD放置背麵,有效解決了因放置扣板而帶來的正麵空間緊張的問題;

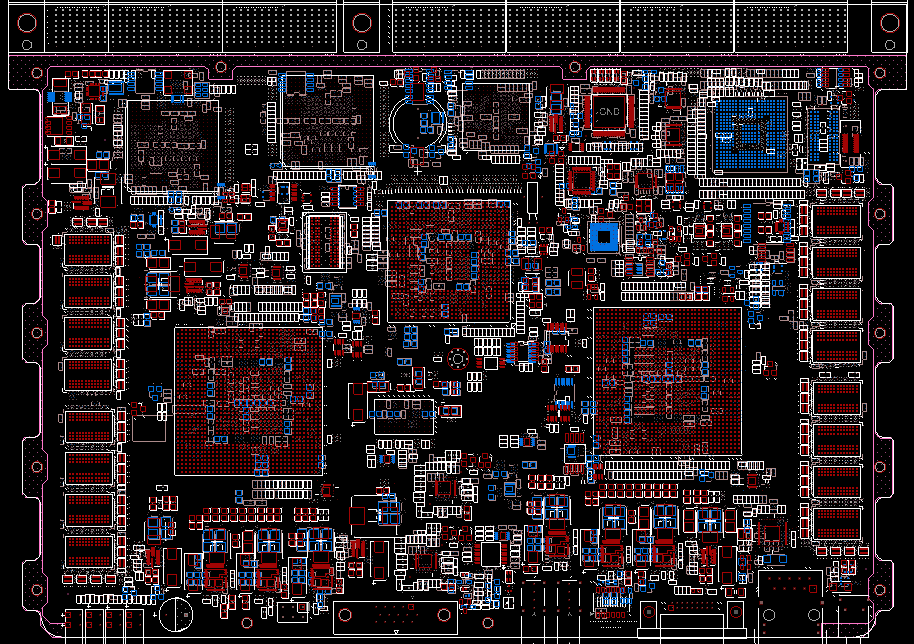

 經多次調整,最終布局得以放下:






2、 布線空間對策:DDR正反貼,前端還加了串阻,層疊采用二壓設計,DDR數據線上下層完全分開,減少全部打通孔帶來的平麵被打斷問題;

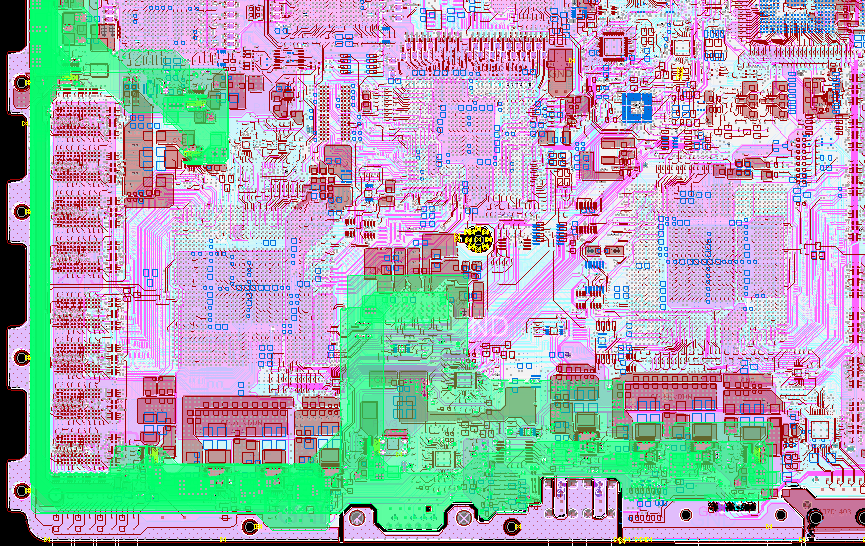

3、 12V電源對策:規劃兩個1OZ銅厚的電源層(因板厚限製,走線層均為0.5OZ),12V靠板邊走,走線層空的都增加補強,並配合SI仿真驗證,電源滿足相關指標要求;
