S2500四路服務器設計案例
發布時間:2025-10-06 08:44:44
|
類別 |
通訊主板 |
|
產品所屬行業 |
通信產品 |
|
主要芯片 |
1、騰雲S2500 2、DDRIV_SMT_SLOT_DDR4-288P-SMD-GA 3、PEX8796 4、EF2L15BG256B |
|
單板類型 |
服務器 |
|
Pin數 |
50538 |
|
層數 |
20 |
|
最高信號速率 |
25Gbps |
|
其他 |
10G信號、SATA、PCIE3.0、DDR4等 |
|
難點 |

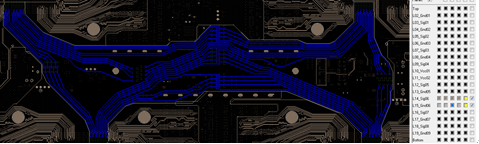

1、布局空間有限,在原有的雙路CPU DIMM之間,還要再騰出一個Switch芯片的位 置,同時還要考慮140幾對PCIE差分線的出線空間; 2、四個主芯片之間的25G互聯信號隻能使用2層走線連接,線寬太細,損耗較大; |
|
我司對策 |

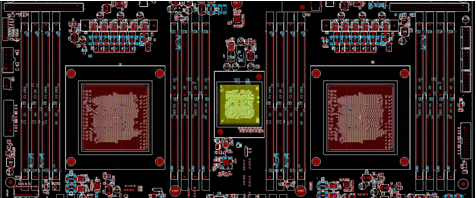

1、通過評估CPU DDR部分的出線,盡量壓縮CPU到兩側DDR4 SODIMM的距離,減小整個CPU模塊占的空間; 2、優化左右兩邊其它小模塊的位置,將CPU模塊左右各向板邊移動,中間騰出SWITCH的位置及足夠的PCIE出線空間;

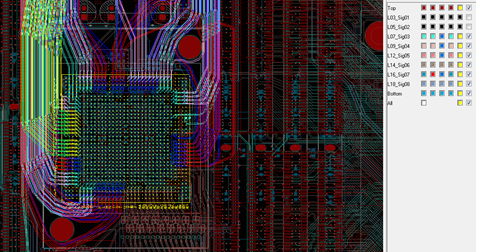

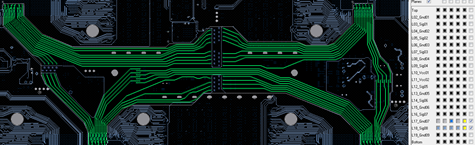

3、走線層麵優化:BGA在Top麵,結合信號Pin所在位置,采用stub最短的層麵出線; 4、優化過孔反盤:通過SI仿真進行信號分析,得到最優化的反盤區域大小; 5、增加線寬,降低損耗:走線做隔層參考,在保證阻抗的情況下,加大線寬,降低損耗;
|
