毫無疑問，信號速率已經是灰常灰常高了，過孔對信號質量的影響在以往文章中已經分享過太多太多。過孔一身都是坑，其中最大的那個就是它的stub影響。一個有stub的過孔衰減的上限可能是大家想象不到的，1dB，5dB，10dB，20dB甚至更大都有可能。

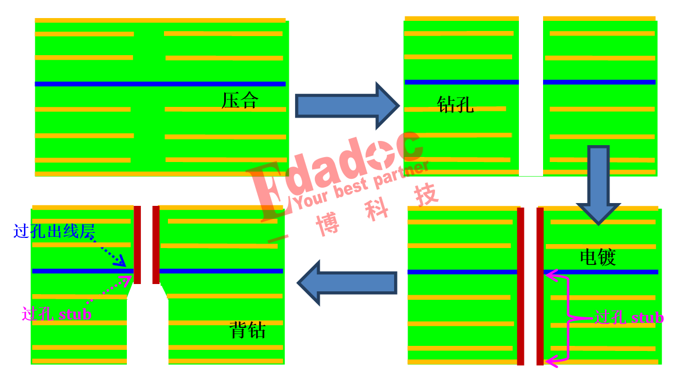

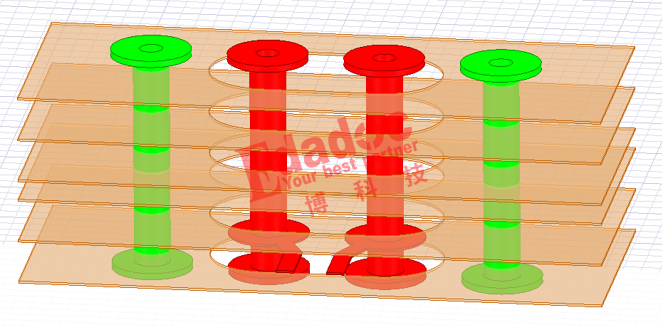

So，一套專門為提升有stub的過孔性能的加工工藝就應運而生了，那就是背鑽，簡單的流程就像下麵這樣了。

當然，我們也知道，本身常規的板子是不需要背鑽的，突然增加這樣一個工藝流程，加錢是難免的事情。因此精明的硬件朋友們就學會了根據高速信號速率的不同來決定是否需要背鑽和哪些層背鑽，哪些層就不用背鑽了。簡單定性來說就是，速率低就能允許過孔的stub長，速率高就需要stub短，當然高速先生在很多場合上也大概把速率和stub長度的關係量化過，還不知道的粉絲可以去問問身邊知道的同事了，哈哈。

由於多一層背鑽，就要多花一層的錢，所以大多數客戶都會覺得在不算非常高的速率下，例如25Gbps左右，可能超過25mil以上stub的過孔才會去背鑽。例如下麵的連接器過孔案例，在這一層出線層的情況下，過孔stub是25mil。

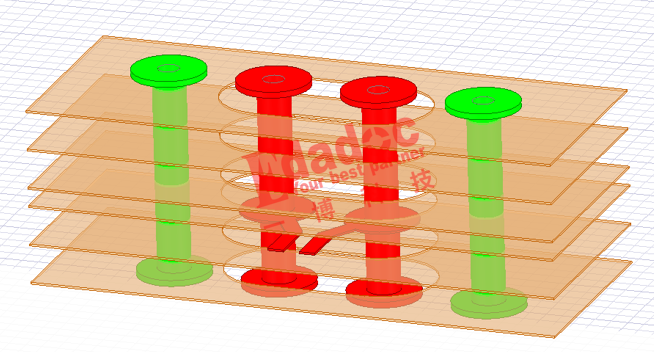

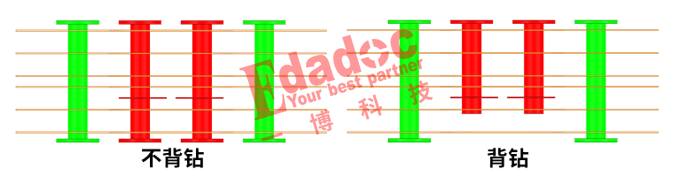

這個時候我們來考慮背鑽和不背鑽的影響，背鑽後留下的stub是10mil，模型的示意圖如下所示：

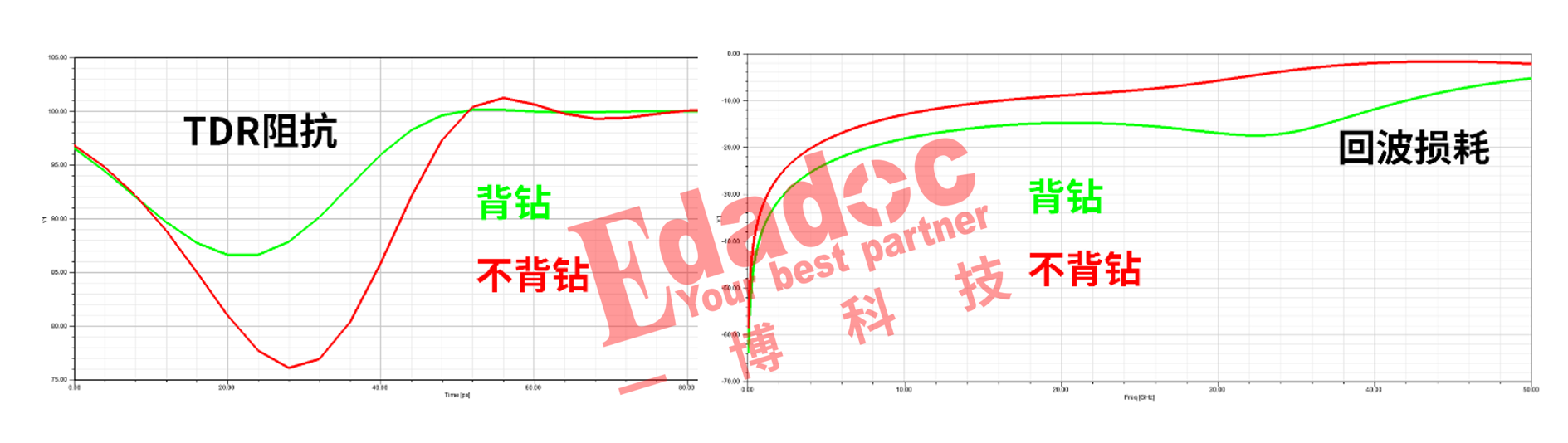

然後從結果上看差異是非常明顯的，TDR阻抗差異超過10個歐姆，回波損耗也差了接近10個dB。說明背鑽工藝對過孔性能的改善幫助很大很大。。。

從上麵的結果能看到，25mil不背鑽結果當然不是很好，背鑽之後哪怕剩下10mil其實結果都能接近完美了，看起來的確和我們想象的一樣，如果本身就隻有10mil的stub，那還背鑽個啥，又省錢又不會為難板廠，一舉兩得！

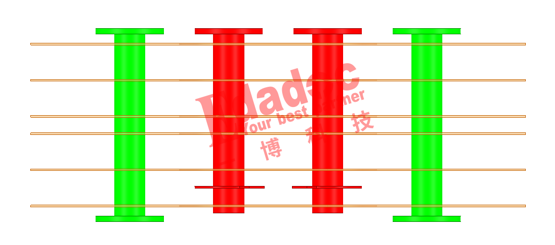

那問題來了，如果真的隻有10mil的stub的話，到底值不值得背鑽呢？那我們把上麵那個模型的走線層換到更靠下的層去走，過孔的stub就10mil出頭的樣子，如下所示：

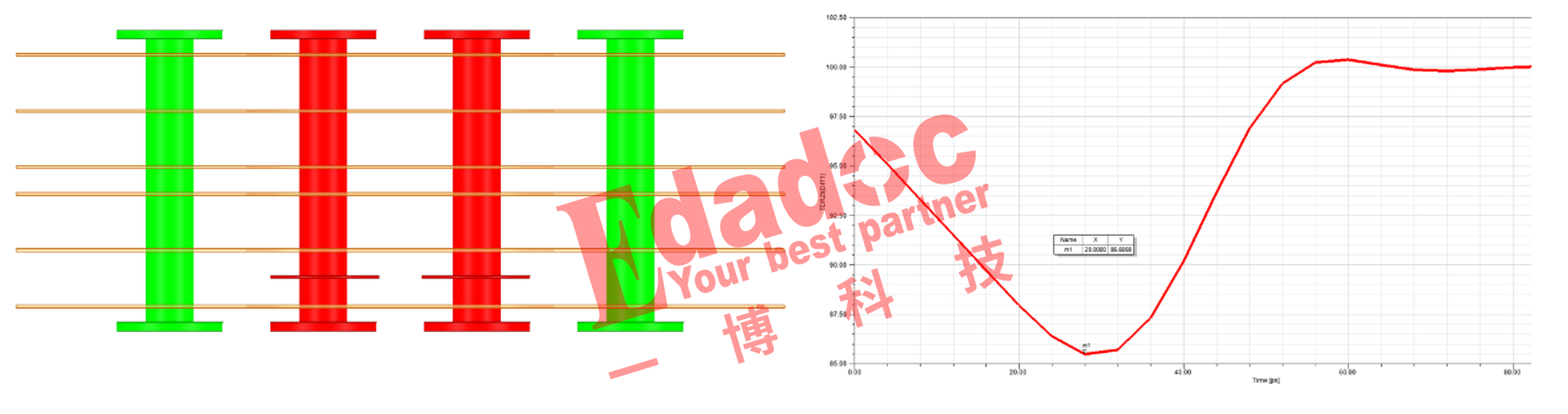

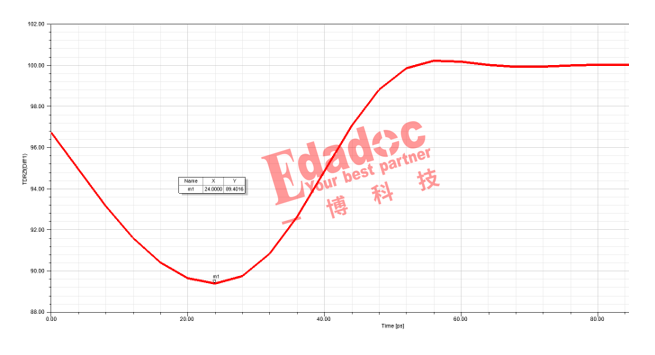

在不背鑽的情況下，仿真得到的TDR阻抗結果是85歐姆左右，感覺還行啊，能接受！

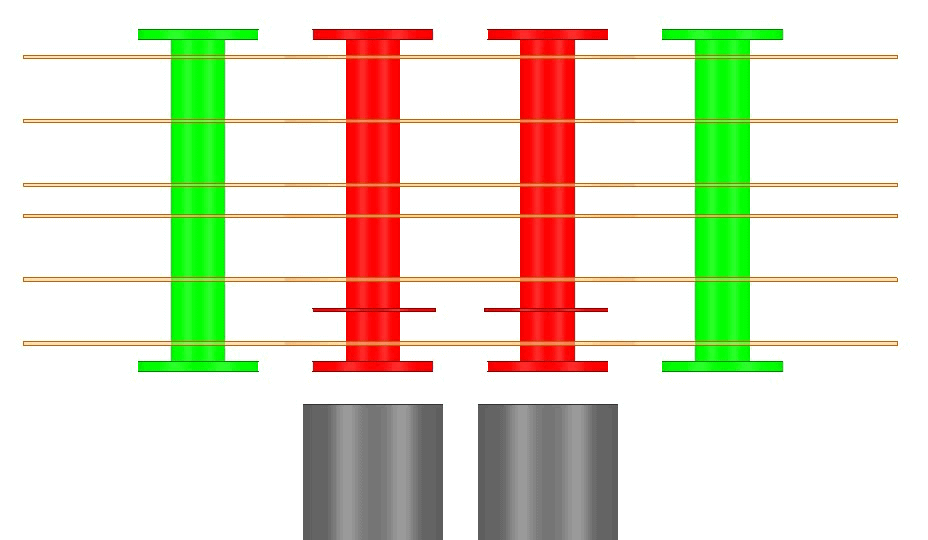

這個時候我們來硬要板廠幫我們做背鑽，本來是10mil出頭，讓板廠鑽掉幾個mil，保證最後是8mil的stub，就像下麵這個動圖展示的背鑽過程一樣！

最後做出來的這個效果就是背鑽後剩下8mil stub的模型了。

無非也隻是少了3mil左右的stub，能比不背鑽好多少，能差出0.5歐姆都頂天了吧。這下恐怕要讓大家失望了，背鑽後過孔的阻抗從不背鑽的85歐姆左右提升到快接近90歐姆了，足足差不多有5歐姆的提升！！！

這。。。就有點驚掉下巴了啊，就差幾個mil的stub，能差出快5歐姆的情況？中間是不是有什麽誤會啊？

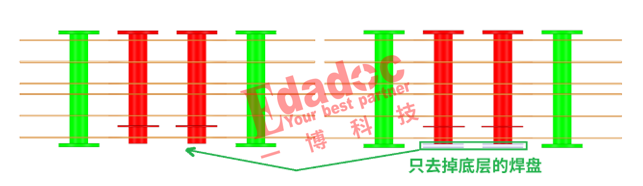

誤會可能沒有，認知不同是有的。我猜你們認為的隻差3個mil的stub長度說的是下麵這種情況，那就是把底層焊盤去掉，僅減小過孔stub長度的這個模型吧？

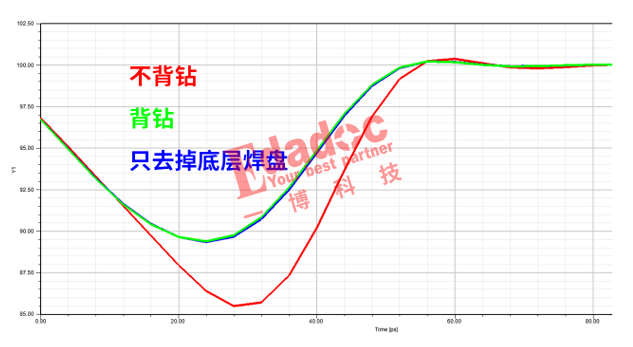

的確如你們之前想象的一樣，如果隻減小過孔stub長度的話，8mil的stub和10mil多的stub對過孔阻抗的影響的確微乎其微，可能0.2歐姆都沒有！

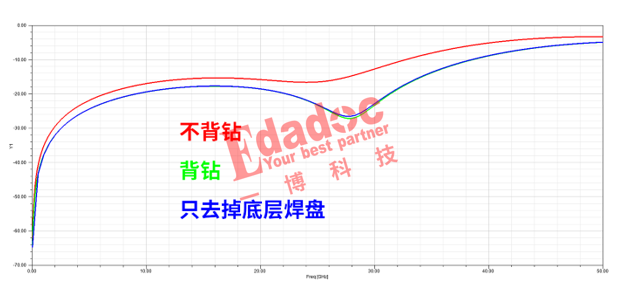

 從三者回波損耗的結果對比也能看到幾個結論：不背鑽的影響在25Gbps之前性能差別的確不大，但是在25Gbps之後其實惡化是很厲害的。哪怕隻鑽掉焊盤，不減小過孔stub的改善也是非常明顯的，還有就是從結果來看，單純隻差幾個mil的stub影響是非常小的哈。

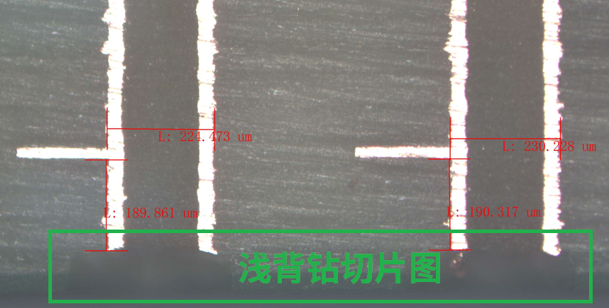

這種小於10mil的過孔stub的背鑽我們在PCB加工行業內就稱為淺背鑽，如下圖所示，淺背鑽主要就是為了去掉底層焊盤的影響，其次才是希望讓stub再短幾個mil。

最後總結下哈：這個地方的影響無論是從SI性能還是加工方麵看，都很容易被忽略，尤其當我們的通道走到了像112Gbps以上的超高速率下，影響是不小的。同時對於板廠加工也是會增加一丟丟難度，畢竟要鑽的過孔深度很短，一不留神就鑽過了或者壓根沒鑽到，所以也需要對PCB板廠的加工能力有一定的要求哈。我們板廠去做這個事情當然沒有問題，關鍵是在於各位硬件或者PCB設計，包括SI的小夥伴們有沒有意識到這個地方對高頻的影響，從而找我們的板廠去做這個淺背鑽而已！
