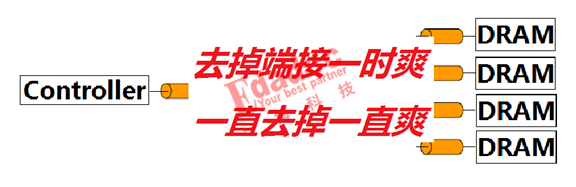

對於做過DDR模塊的PCB工程師來說有沒有過這樣的體驗，在板子小密度高的情況下，要是突然發現原理圖上沒有那一大把地址信號的端接電阻，他們的心情一定會是這樣的…

掐指一算，基本上一個DDR的通道，地址控製信號加起來差不多達到20根，也就是說硬件工程師的小手一揮，對於PCB工程師就是一筆福利，尤其在目前板上走線密度越來越大，層數越來越少的情況下，PCB工程師差點就是給你一個大大的擁抱。當然從成本的角度看，要是一個板子有好幾個DDR通道，而且是大批量生產的話，你們的老板估計也會給你們加個雞腿吧。

但是爽歸爽，端接電阻卻不是說去掉就能去掉的，你要去掉的前提肯定是要保證能夠跑通！這對於速率高的DDR模塊，例如DDR4，而且一個通道有4個顆粒的DDR模塊來說，問一下作為硬件工程師的你們，敢試試嗎？

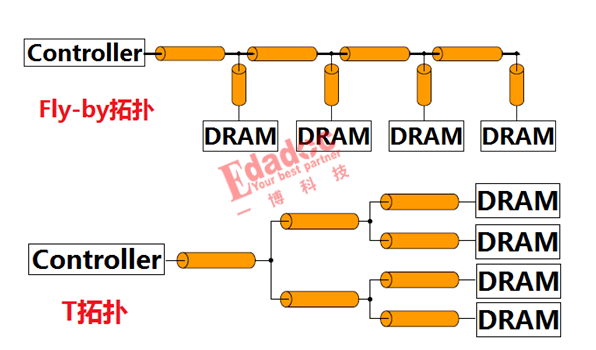

我們先說點輕鬆的吧，一般來說，常用的1拖4的DDR拓撲結構一般有兩種，就是我們常見的fly-by拓撲和T拓撲，他們大概的示意圖如下所示：

當然兩者都可以加上相應的端接電阻來組成一個更為完善的拓撲，從外形來看，Fly-by拓撲是從頭到尾進行串聯的組合，T拓撲是以控製器到每個顆粒時間大致相等為前提的組合。關於這兩種拓撲間的端接電阻如何選擇及相關的原理，可以觀看高速先生下麵這個很詳細的端接視頻哈。

那麽本案例來了，因為項目需要大批量的生產，因此客戶想實現盡量省成本的DDR4模塊設計，省成本的意思是對於DDR4模塊來說，客戶提出了能不能把地址信號的端接電阻省掉，由於省掉端接電阻之後，那麽同時也可以節省一個VTT的電源轉換芯片，也就是我們經常說的1.2V轉0.6V給VTT端接電阻供電的電源。很顯然這是一個非常規的設計，尤其對於2400Mbps的DDR4而言。高速先生其實之前也很少遇到這樣的客戶需求，在這麽高速的DDR4模塊中，而且還是4個顆粒的情況下，高速先生也是慢慢去嚐試不同的拓撲帶來的效果。

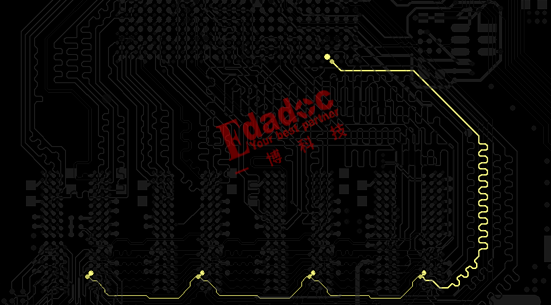

當然一開始高速先生還是希望在比較傳統的Fly-by拓撲中實現，就是以下的拓撲了。

但是在這個傳統的單麵放置4個顆粒的Fly-by拓撲中，高速先生並沒有得到想要的答案，它的波形說明了在Fly-by拓撲中基本上不太可能做到。

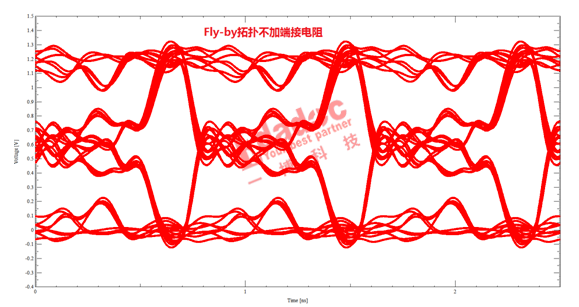

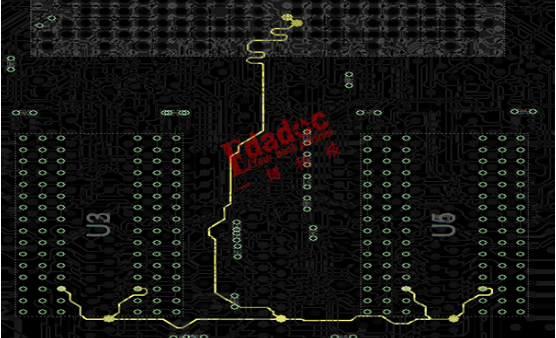

那麽是不是就不能實現了呢？從上麵Fly-by拓撲不加端接電阻的眼圖結果來看，差的可不是一丁半點，Fly-by拓撲走不通，高速先生因此（也隻能）把眼光轉向T拓撲，經過詳細的前期評估（此處忽略N個字哈），高速先生狠下心把拓撲定成如下的樣子：

沒錯，就是上麵的這種T拓撲，而且是正反貼的T拓撲，從空間利用來看它會更有優勢，你可以認為它隻需要上麵單麵貼的Fly-by拓撲的一半位置就可以啦。那麽它的信號質量到底能不能比Fly-by拓撲好呢？

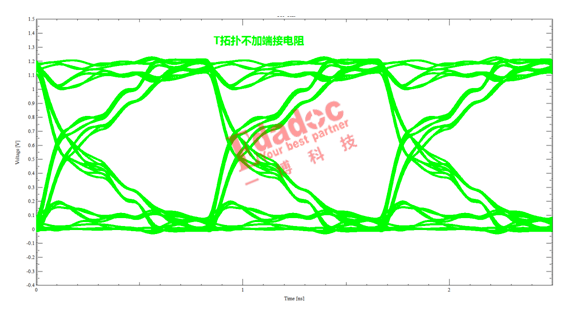

之所以要打這個廣告，就是想讓大家先去看看高速先生隊長的端接視頻，看看能不能從中得到一些靈感哈。好了，那我們精心設計的T拓撲的信號質量到底能不能比Fly-by拓撲好呢？我們給出了它的驗證結果，讓我們驚訝的是（在我們的意料之內），居然還是不錯的。

這讓高速先生看到了4個DDR顆粒也可以不用端接電阻的可能性，因此高速先生在T拓撲的結構中再進行仔細的優化，包括阻抗優化，長度優化，疊層優化等等一係列的操作之後，大膽的完成了該設計並進行投板驗證，客戶調試後反饋過來的結果也讓大家鬆了一口氣。

高速先生到最後有必要再多說兩句哈，無論如何，去掉端接電阻的DDR設計我們都認為是非常規的設計，最好不要隻通過單純的設計進行保證，如果大家真的有這樣的想法和需求的話，最好的方式就是…
