高速先生成員--王輝東



古人雲 “三人行，必有我師焉”，這要是換成三個 AI 湊一塊兒，那場麵，簡直太有看頭了，誰是吾師也。

本人最近一直在拍PCB生產流程的視頻,為公司22周年生日獻禮。



我在高速先生視頻號直播時和大家多次說過，要從最基礎的PCB生產流程開始，來講解PCB的設計和生產之間的關係，避免出現更多的DFM案例。

剛進行到第二期內層的上半部分，在視頻配音階段問題來了。

咱們還是先看視頻吧。



在印刷電路板（PCB）製造領域，菲林占據著舉足輕重的地位，它就像是影子英雄，默默地支撐著整個電路板的製造過程。從感光顯影到保護隔離，從抗蝕模板到導熱粘合，菲林以其獨特的方式，確保了PCB的精確製造和穩定運行。

線路板廠常用的菲林主要分為正片菲林和負片菲林兩類。正片菲林上的圖案與最終 PCB 上的線路圖案一致，在曝光過程中，透明部分允許紫外光線通過，使覆銅板上對應區域的感光材料發生反應；負片菲林則相反，圖案部分不透明，未被圖案覆蓋的透明區域在曝光時讓紫外光透過。



​



菲林主要由片基和感光乳劑兩大部分組成。片基通常采用聚酯材料，為菲林提供穩定的物理支撐，確保其在生產過程中不易變形；感光乳劑則是菲林實現圖像記錄的關鍵，主要成分包括鹵化銀顆粒和明膠，鹵化銀在光線作用下會發生光化學反應，從而記錄下圖像信息。​

在 PCB 生產流程中，菲林扮演著圖形轉移載體的核心角色。其工作起始於菲林繪片環節，通過計算機輔助設計（CAD）數據，利用專門的繪圖儀將電路圖案繪製在菲林上。繪圖儀根據設計數據，控製激光或噴墨裝置，在菲林的感光乳劑層上形成精確的圖案。這一過程就如同畫家依照草圖在畫布上精心創作，每一個線條的繪製都決定著最終作品的準確性。​

隨後，菲林進入圖形轉移階段，這是將菲林上的圖案轉移到覆銅板上的關鍵步驟。其原理是利用曝光工藝，將菲林緊密貼合在覆銅板上，通過紫外線照射。菲林上透明區域允許紫外線透過，使覆銅板上對應的感光材料發生光化學反應，形成與電路圖案一致的潛影。經過顯影工序，未曝光的感光材料被去除，而曝光部分的感光材料則保留下來，從而在覆銅板上呈現出清晰的電路圖案。這一過程要求菲林具有極高的尺寸穩定性，因為任何細微的尺寸變化都可能影響最終 PCB 產品的線路精度和性能。​

菲林曝光的原理。



菲林在PCB人心中，那是王者榮耀，神一樣的存在。

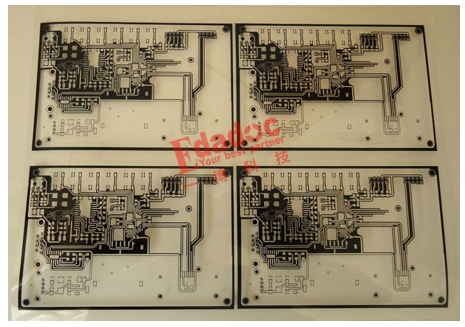

哪啥是菲林呢，說白了菲林就是膠片，也叫底片。

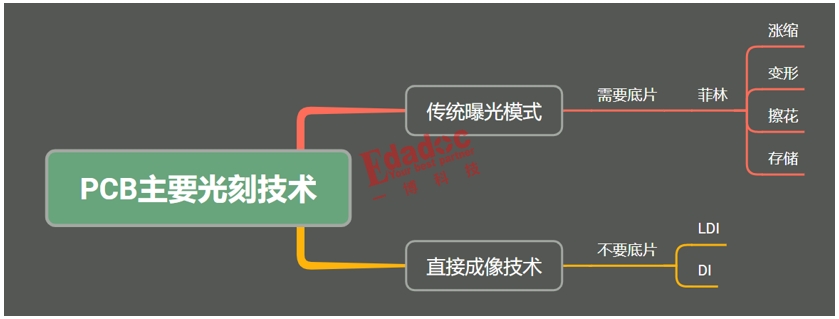

菲林雖有千般好，但是它會受外界和加工的影響，有變形、漲縮、擦花、髒汙等不良，對存儲環境和管理要求極嚴，它一直是PCB工廠生產的寵兒，直到LDI出現。

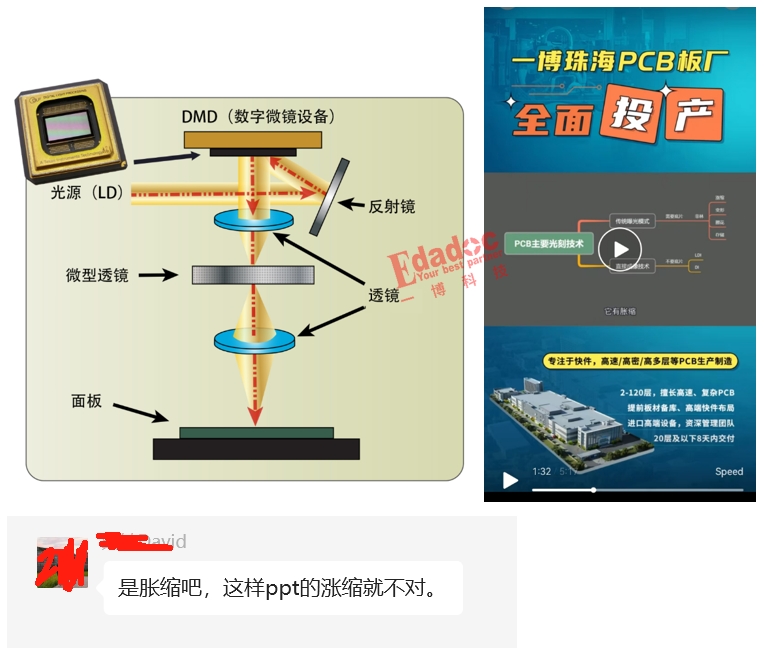

LDI：Laser direct imaging 激光直接成像，它的作用是把客戶設計出來的圖形打印（曝光）到電路板上，可以形象的把LDI看作一台大型打印機。

LDI以激光束直接聚焦在感光材料表麵進行曝光。把圖形打印在電路板(PCB--Printed Circuit Board)或者其它一些特殊的感光材料上。

激光具有高的相幹性、方向性和單色性，能夠被高度聚焦成很小的光斑（直徑可達到微米甚至亞微米級別），為高精度光刻提供了技術基礎。激光照射在光刻膠（或其他感光材料）上時，光子能量被光刻膠分子吸收，使分子內部能量升高並引發化學反應，通常為化學鍵的斷裂或者交聯等反應。然後通過顯影過程選擇性去除特定區域的光刻膠形成期望的圖形。不同類型和波長的激光可以針對不同的感光材料和光刻工藝需求進行選擇。



策劃部同事先發現了問題，說菲林的漲縮這個詞是錯別字，應該是脹縮。

我在線路板行業做了20多年，大家一直都是用漲縮，怎麽就錯別字了。

我說不同意，是漲縮。

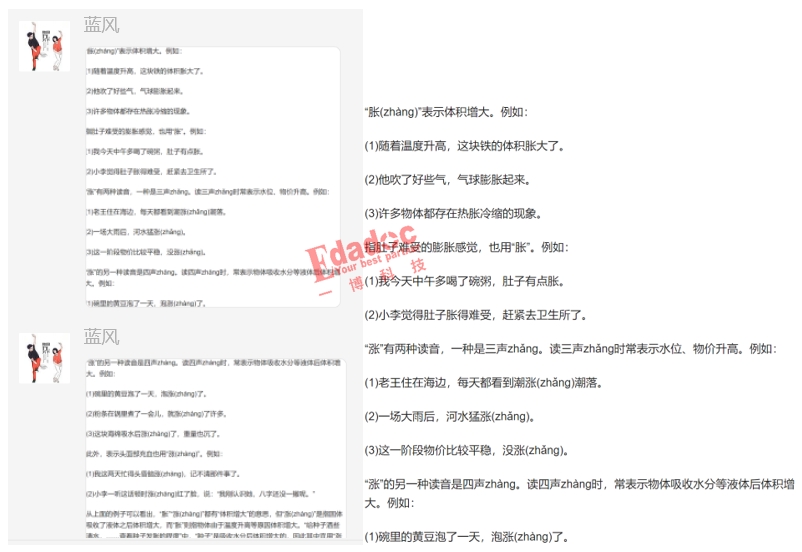

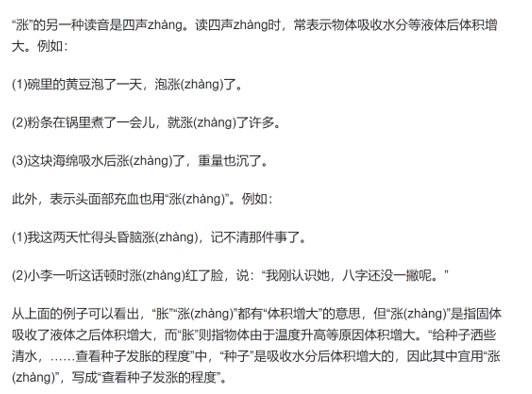

突然群裏又彈出來兩副圖，老大參與進來了。

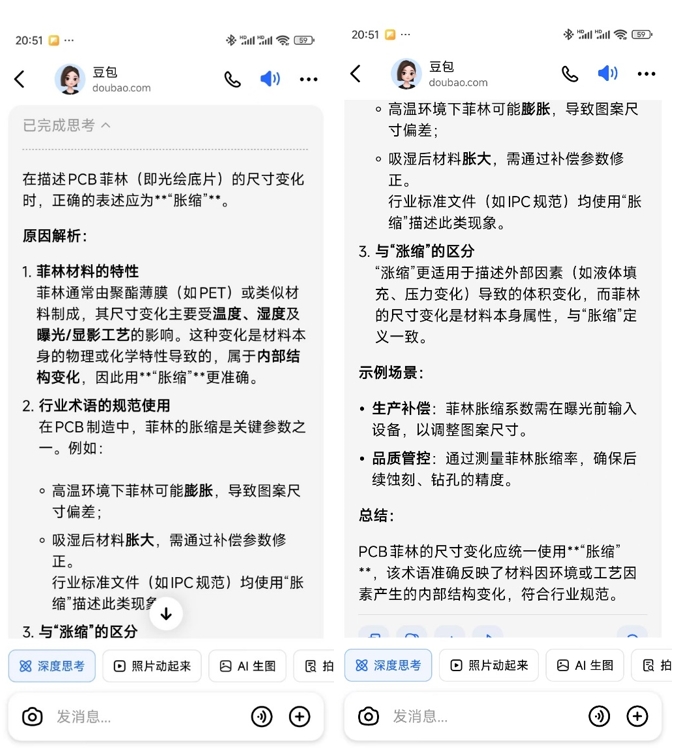

然後說他又問了豆包，豆包給出解釋如下：

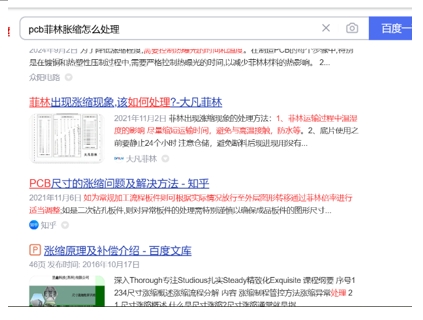

這麽快就要下結論了，不行，俺也要跟一張，於是先從度娘上搜一下。

俺打了個“脹縮”，度娘還是顯示是“漲縮”呀。





我剛想著這個有說服力吧，群裏又彈出一副圖。

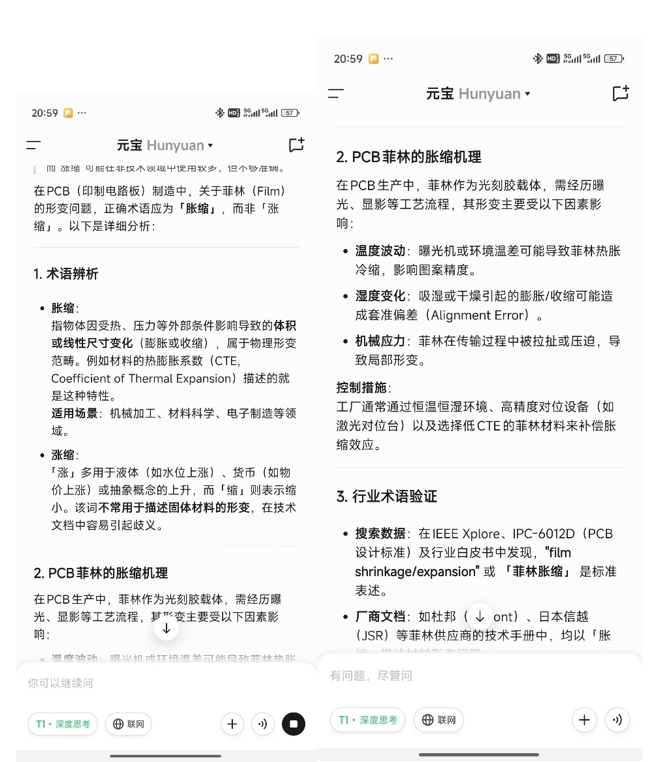

不能老是拿豆包當幹糧，老大還去問了元寶。

元寶也站在豆包這一邊。

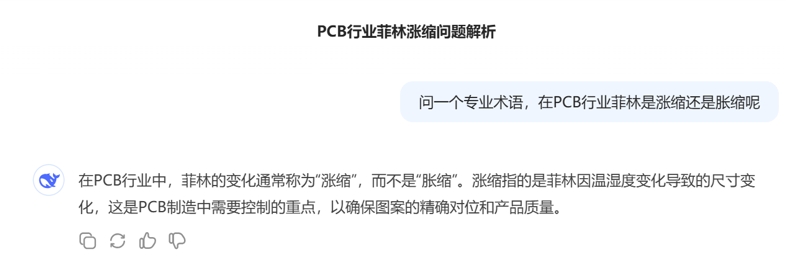

啊，既然你們都去問AI，那我也去問，我去問最近大火的deepseek.

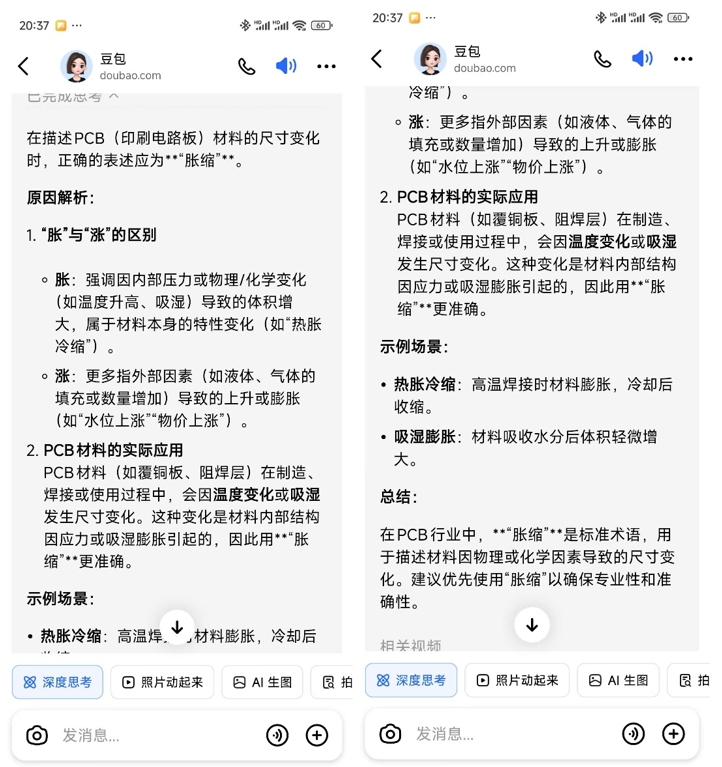

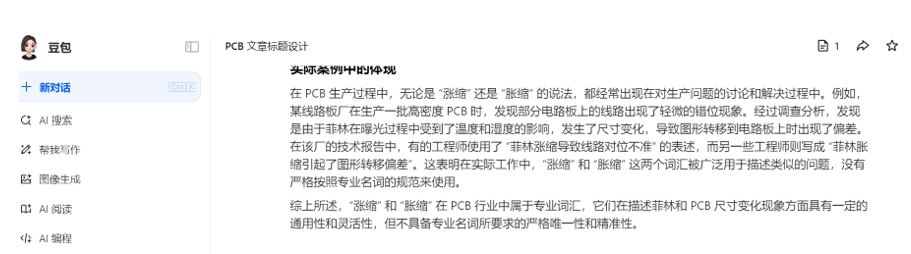

為了這件事，這一夜我失眠了，我在床上攤餅，翻來覆去睡不著，不行起床我也去問問豆包，你猜豆包怎麽說，請看下麵的大屏幕。





好糾結呀，大家說我選哪個。
