高速先生成員--薑傑

如果大家對平麵諧振腔的印象還停留在方方正正的銅皮上，這篇文章可能會顛覆你的認知……

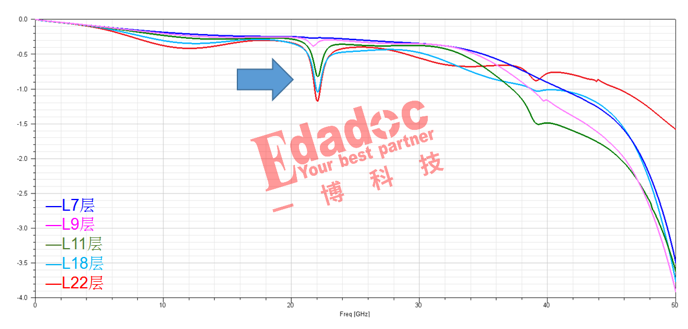

高速先生最近在做SMA測試板的仿真時，遇到一個奇怪的現象：同一塊PCB，某些層麵走線的高速信號，插損曲線會出現窄頻帶的下衝：

遇到這種現象，想必大家的第一反應是去檢查信號過孔stub。正常情況下，stub過長確實會引起信號插損在窄頻帶內的異常跌落，可惜這個案例屬於非正常情況——經過排查，背鑽設置正常，可以排除過孔stub的影響。

如果你還記得文章標題，大概也猜到了原因：平麵諧振。那就不賣關子了，直接開始我們的揭秘之旅。

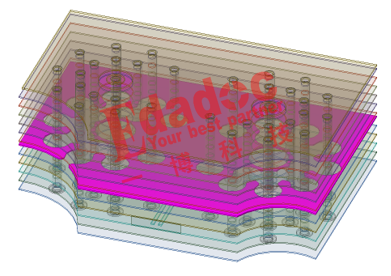

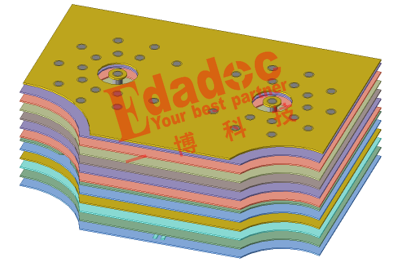

仿真對象是一對從SMA頭引出的差分走線，對應的PCB長這樣：

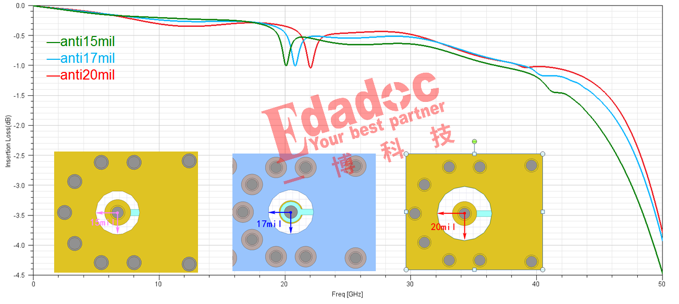

除了文章開頭提到的走線層麵會有影響，另外一個有趣的發現是：信號過孔的反焊盤大小，同樣會影響插損。與走線層麵影響下衝幅度不同的是，反焊盤主要影響下衝的頻點。

綜合考慮以上兩個影響因素，再回過頭來檢查設計，L13層的電源平麵嫌疑最大。

驗證的方法很簡單：其它不變，直接刪除L13層電源平麵。

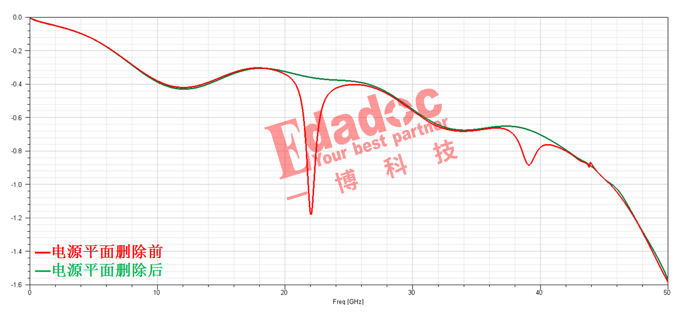

刪除電源平麵後的信號插損下衝消失，問題得以定位。

再從信號回流的角度分析，對比電源平麵刪除前後，相鄰L12層GND平麵的電場分布。可以發現，電源平麵刪除後，相鄰GND平麵回流明顯增加，這也從側麵說明了插損異常的信號回流有相當一部分是走電源平麵的。

繼續深挖，為啥信號過孔反焊盤的大小也會影響插損？

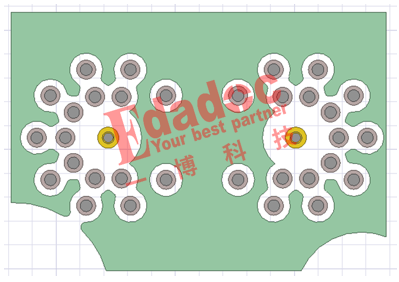

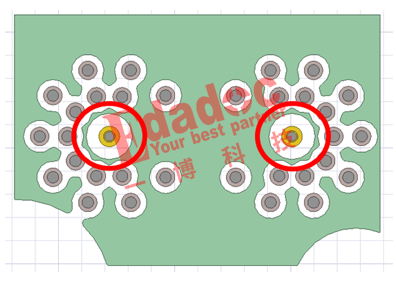

仔細觀察電源平麵的特征，由於信號過孔及周邊包地孔的打斷，電源平麵在信號過孔周邊形成了一個環（下圖紅色圓圈的位置）。中間信號過孔的反焊盤其實影響的就是銅環的麵積。

於是，高速先生又有了一個大膽的猜測：產生平麵諧振的關鍵就是這個銅環！

驗證的方法也很簡單：在原設計的基礎上，僅切掉信號孔周邊電源平麵環，其它不變。

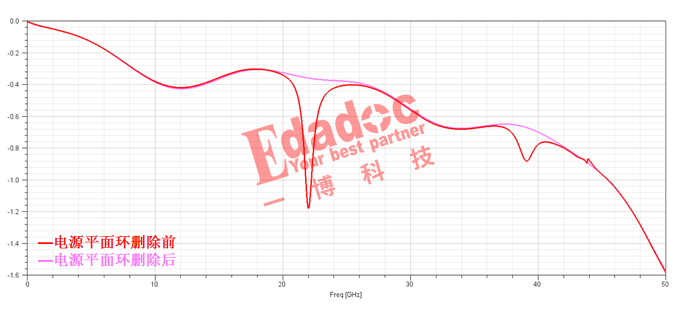

仿真結果顯示，插損的下衝再次消失，問題精確定位。

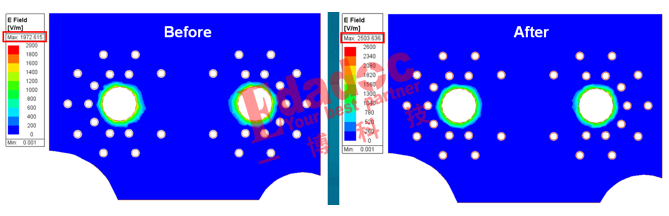

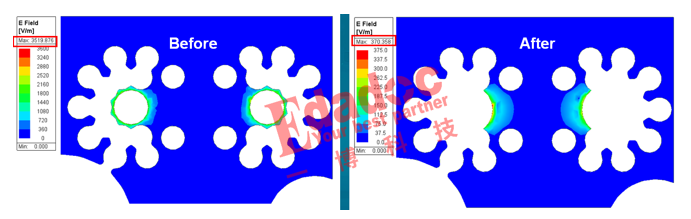

為了大家能看的更明白，我們還對比了銅環刪除前後的電源平麵電場分布。

銅環刪除後的電源平麵回流大幅減小，再次驗證了銅環的關鍵作用。

講到這裏，原因基本清楚了，一句話概括：電源平麵的銅環與相鄰GND平麵構成了平麵諧振腔，引起了特定層麵走線插損在窄頻帶內的跌落。

問題來了：

平麵諧振腔是如何影響信號的？
