隨著AI算力集群、超高速光傳輸設備快速迭代，單通道448Gbps的PAM4/PAM8高階調製串行鏈路逐步成為行業主流。相較於傳統低速信號，448G高速鏈路對信號純淨度、通道線性度、係統兼容性提出了極其嚴苛的要求。很多硬件工程師在鏈路調試時會遇到眼圖收縮、誤碼率偏高、跨廠商器件互通異常等問題，這些問題大多和兩個核心指標密切相關：DAC非線性失真與RLM相對線性度指標。兩者看似相近，實則分別對應器件級失真缺陷與係統級通道性能，是448G鏈路設計、仿真、量產驗證中不可或缺的關鍵依據。

一、什麽是448G鏈路的DAC非線性失真？

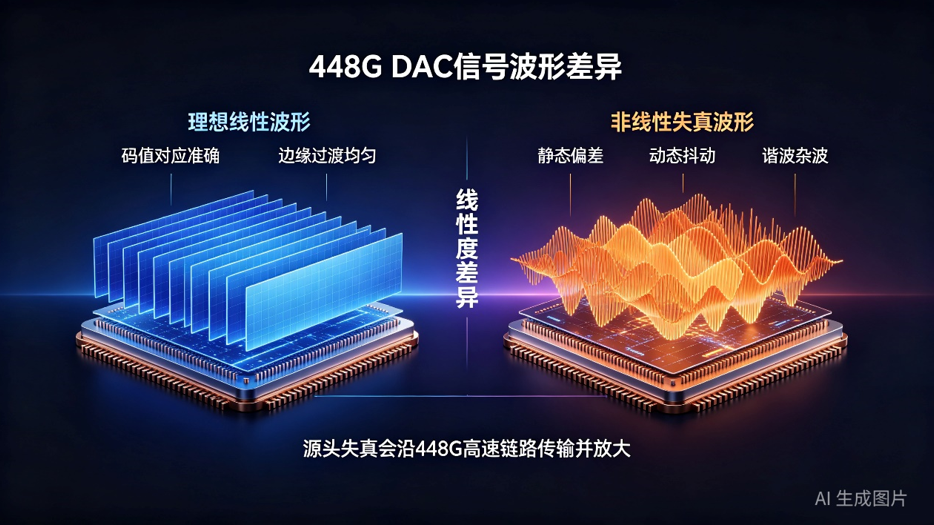

在高速串行傳輸係統中，DAC數模轉換器是發送端的核心器件，負責將數字信號碼值精準轉換為模擬電壓波形，為高速鏈路提供原始傳輸信號。理想狀態下，DAC的輸入數字碼值與輸出模擬電壓呈完全線性對應關係，信號波形規整無畸變。但受芯片製程、硬件結構、工作環境影響，實際輸出波形總會偏離理想線性曲線，這就是行業所說的DAC非線性失真。

造成非線性失真的原因十分貼合實際工程場景，主要包括DAC內部電阻網絡匹配偏差、開關時序不同步、芯片工藝漂移、工作溫升帶來的參數漂移等。這些硬件固有缺陷無法完全消除，隻會隨著電路設計與製程工藝優化逐步降低。

從工程應用角度來看，DAC非線性失真主要分為靜態失真和動態失真兩類。靜態失真以積分非線性、微分非線性為核心，是固定的數值偏差，會導致信號電壓層級偏移、碼值跳變不均勻；動態失真多由芯片熱漂移、信號建立時間偏差引發，會隨著高速信號頻繁跳變持續產生波形畸變。

這類失真對448G高速鏈路的危害極大。失真會讓原本規整的調製波形產生額外諧波雜波，直接降低信號的無雜散動態範圍、增大總諧波失真，導致信號純度大幅下降。即便PCB傳輸鏈路設計完美、損耗達標，源頭的信號畸變也會造成鏈路眼圖惡化、抖動超標，最終引發傳輸誤碼、鏈路協商不穩定等問題，是高速鏈路性能衰減的核心源頭隱患。

二、什麽是RLM相對線性度指標？

在448G超高速傳輸標準落地之前，行業多依靠眼圖、誤碼率來評判鏈路優劣。但在PAM6、PAM8等高階調製模式下，傳統指標存在明顯局限性，無法精準反映通道線性度和器件互通能力。為此，OIF組織在CEI 448G標準框架中，推出了RLM相對線性度指標，專門用於解決高速鏈路係統級性能評估難題。

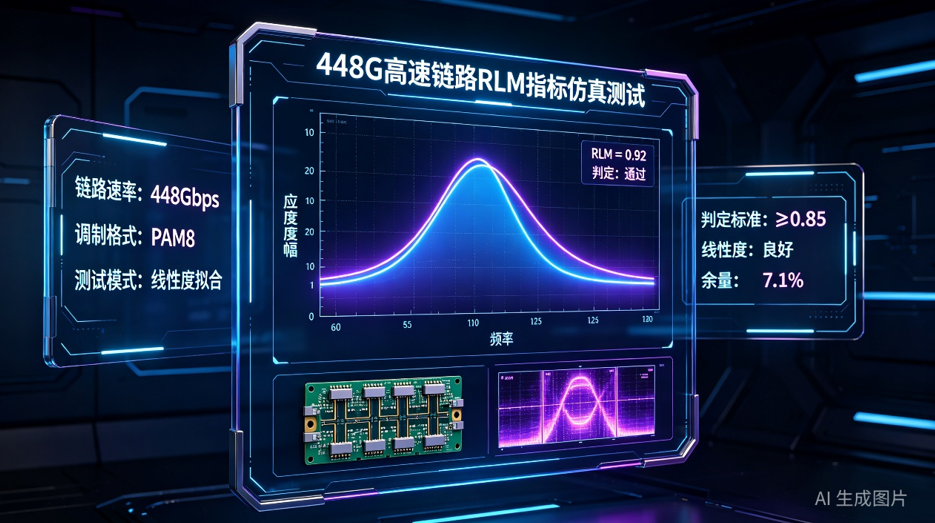

RLM全稱相對線性度指標，是專門適配448G高速互連的係統級核心參數，核心作用是評估高速串行通道對高階調製信號的保真能力，直觀反映整條鏈路的線性度優劣。和DAC失真的器件級屬性不同，RLM覆蓋了DAC、傳輸鏈路、接收端等全鏈路環節，是衡量整套高速係統穩定性、兼容性的關鍵標準。

在實際工程測試中，RLM指標主要用於兩大場景。一是鏈路性能判定，通過RLM數值可以精準判斷當前PCB傳輸鏈路是否適配高階PAM調製，提前規避線性度不足導致的傳輸失效；二是跨廠商器件互操作性驗證，不同品牌的芯片、連接器電氣參數存在差異，依靠RLM標準化指標，可統一鏈路驗收標準，解決多廠商器件適配難題，大幅提升高速設備的量產兼容性。目前該指標已全麵應用於448G短距、中距、長距全場景鏈路的設計與量產測試。

三、核心區別與工程設計啟示

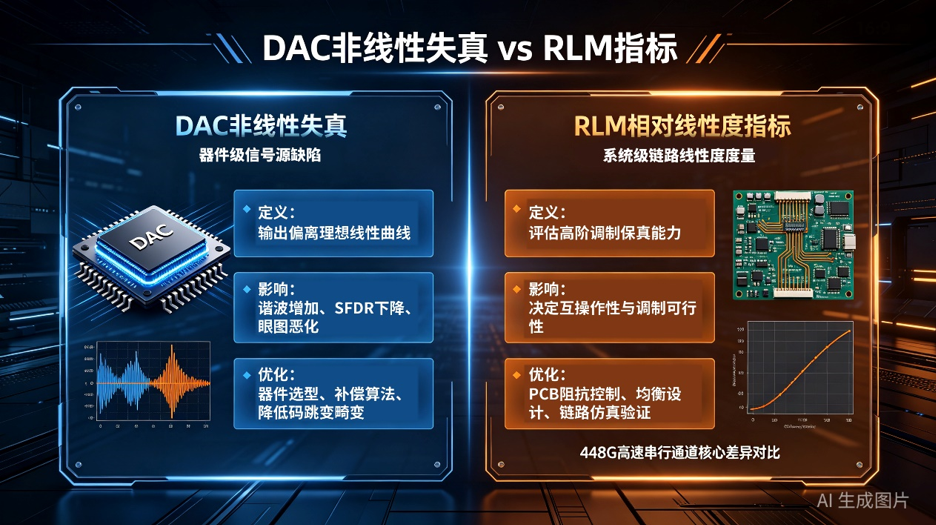

簡單來說，DAC非線性失真聚焦信號源頭器件缺陷，解決的是“信號本身純不純淨”的問題，優化方向集中在芯片算法補償、器件選型層麵；而RLM聚焦整條傳輸係統性能，解決的是“高速鏈路能不能穩定、兼容傳輸高階信號”的問題，覆蓋PCB鏈路、器件、裝配全流程。在448G鏈路設計中，隻有同時把控源頭DAC失真、保障係統RLM線性餘量，才能搭建出高可靠的高速傳輸通道。

四、PCB製程如何配合優化高速鏈路線性性能

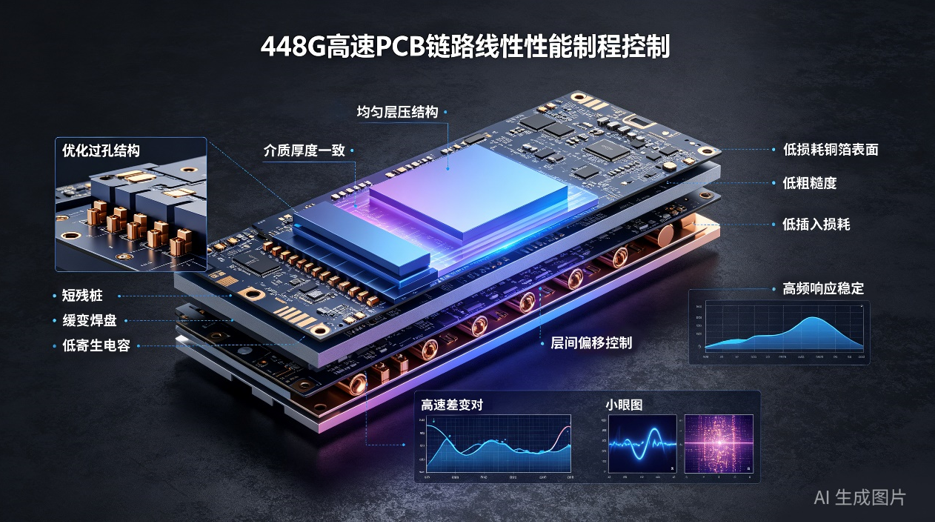

很多工程師容易忽略，PCB製程工藝是影響RLM指標、放大鏈路失真的關鍵硬件因素。阻抗波動、高頻串擾、介質損耗不均、過孔殘樁等PCB工藝缺陷，都會疊加DAC原始失真，導致整條鏈路線性度惡化、RLM餘量不足。

香蕉视频污视频科技深耕高端高速PCB量產多年，可針對性適配448G高速鏈路的線性度管控需求，依托高階HDI製程、高精度阻抗管控、低損耗板材貼合工藝，最大程度降低PCB鏈路帶來的信號畸變。通過優化過孔結構、嚴控層壓介質均勻性、降低銅箔高頻損耗，有效減少鏈路二次失真，配合前端器件補償算法，充分保障448G鏈路RLM指標達標，為高速傳輸設備的穩定量產提供紮實的工藝支撐。

特別聲明：本文部分內容由AI生成，僅為行業技術參考，不構成專業商用指導與投資依據。
