高速先生成員--黃剛

大家都知道，高速先生擅長做高速信號的仿真，不少的粉絲也和我們合作過仿真的項目，正常高速鏈路的無源指標包括了插入損耗，回波損耗和串擾，其中相信大家最看不懂的就是這個串擾指標了吧。的確，首先在很多協議中其實是沒有明確的串擾指標的，其次還因為無源指標都是在頻域描述的，所以理解起來是會有點繞的哈！

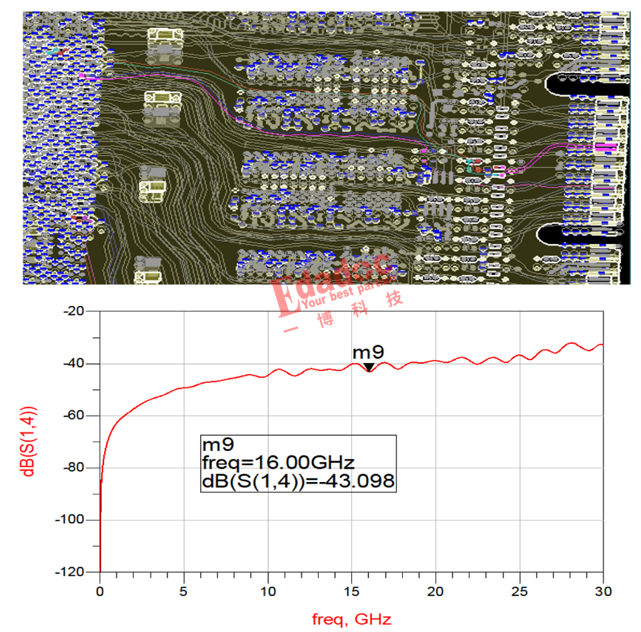

例如下麵這個簡單的仿真項目，PCIE5.0芯片到金手指這一段鏈路的串擾仿真結果：

我們仿真的是相鄰鏈路的串擾結果，PCIE5.0的速率是32Gbps，所以我們看基頻，也就是16GHz的串擾結果，在-40dB以下，40dB的串擾量我們認為是一個不錯的結果！

40dB到底是什麽概念呢，為什麽高速先生覺得是一個不錯的門檻？其實我們都懂，對於硬件工程師或者測試工程師來說，從時域上去描述一些指標永遠比在頻域上描述來得直觀。你不要告訴是多少多少dB，你直接告訴我有多少mV的串擾噪聲，這不就懂了嗎！對於這個要求，高速先生深表同情，哦，不是！是深表讚同哈！沒問題，那下麵高速先生就通過一個簡單的仿真例子給大家翻譯下dB和時域噪聲的關係吧。

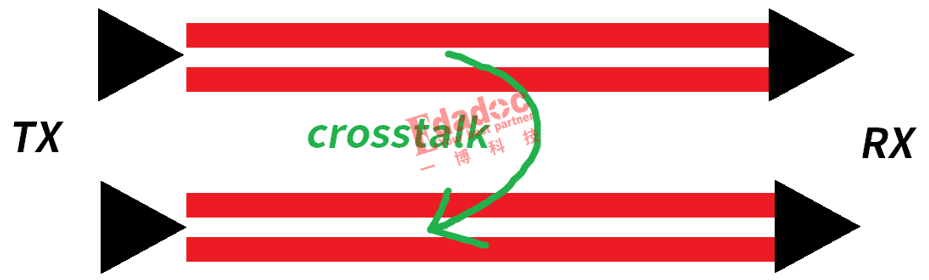

我們搭建一個簡單的兩對差分線運行在25Gbps速率下的串擾鏈路，示意圖如下所示：

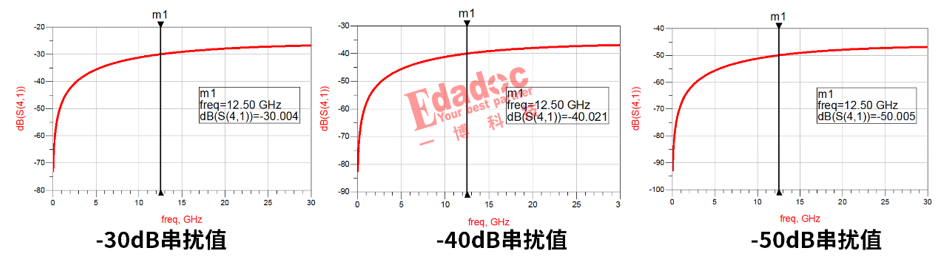

然後我們通過調整兩對差分線的線間距，讓這兩對差分線的串擾分別在-30dB，-40dB和-50dB這三個量級，分別如下所示：

對，就是這個大家看得不是很懂的頻域的串擾描述值。在其中一個通道的TX發送端發送一個峰峰值為1V的25Gbps的隨機碼，然後去看在靜止狀態下另外一對被串擾通道的噪聲，也就是一對攻擊信號給相鄰靜止信號帶來的串擾噪聲值。

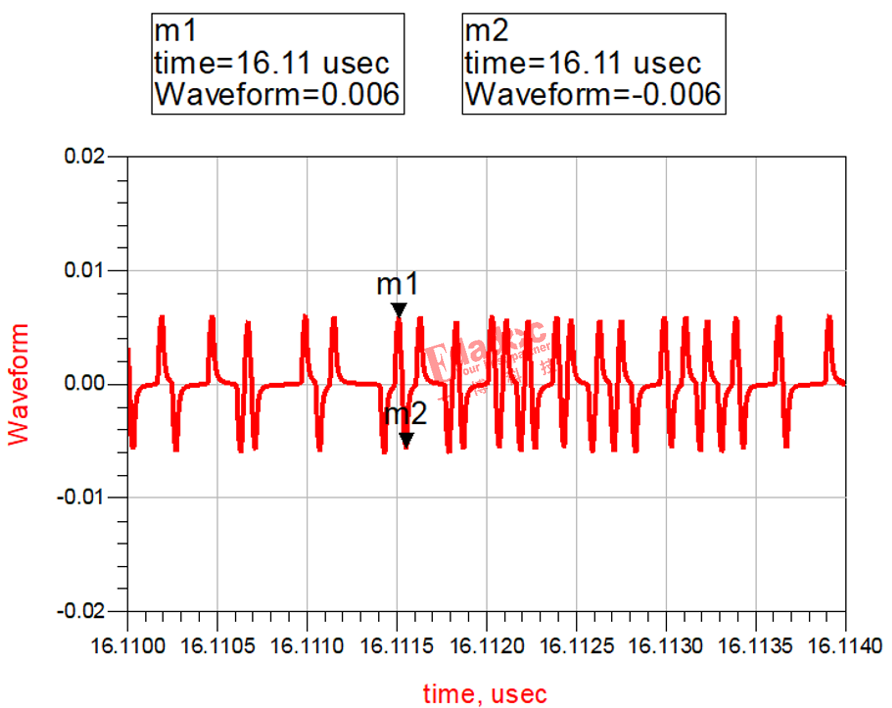

首先我們看看-40dB的無源串擾情況下，攻擊通道串擾到靜止通道的噪聲是多少呢？如下所示：在1V峰峰值的攻擊信號下，靜止通道被串擾的噪聲峰峰值為12mV！也就是1000mV中有12mV串擾到了被攻擊信號上去。

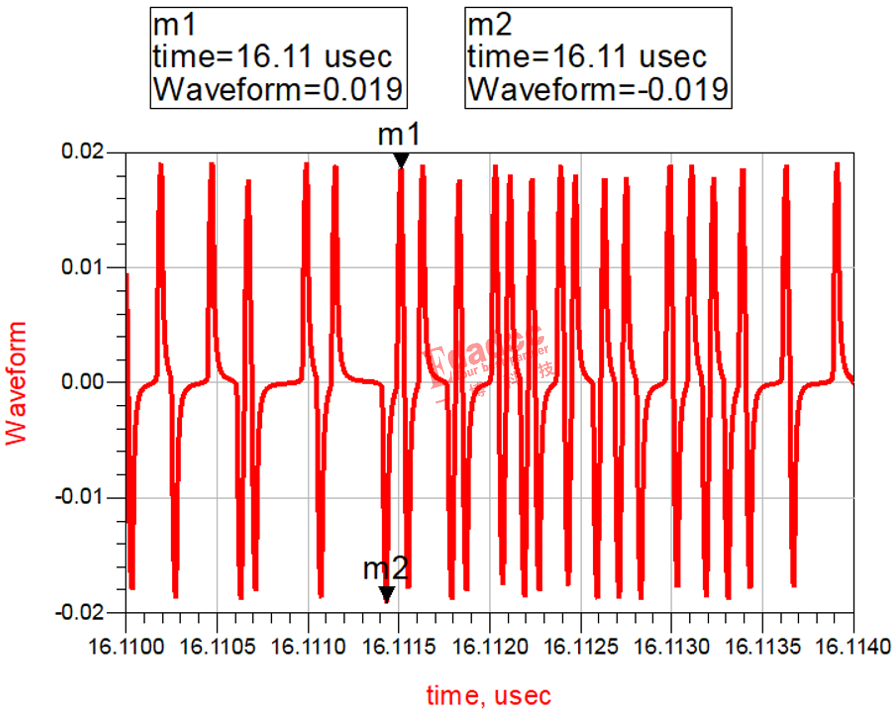

大家覺得大嗎？要不我們再看看-30dB的無源串擾情況下，攻擊通道串擾到靜止通道的噪聲。同樣的驗證方式，我們看到噪聲的結果如下所示：在1V峰峰值的攻擊信號下，靜止通道被串擾的噪聲峰峰值為38mV！也就是1000mV中有38mV串擾到了被攻擊信號上去。

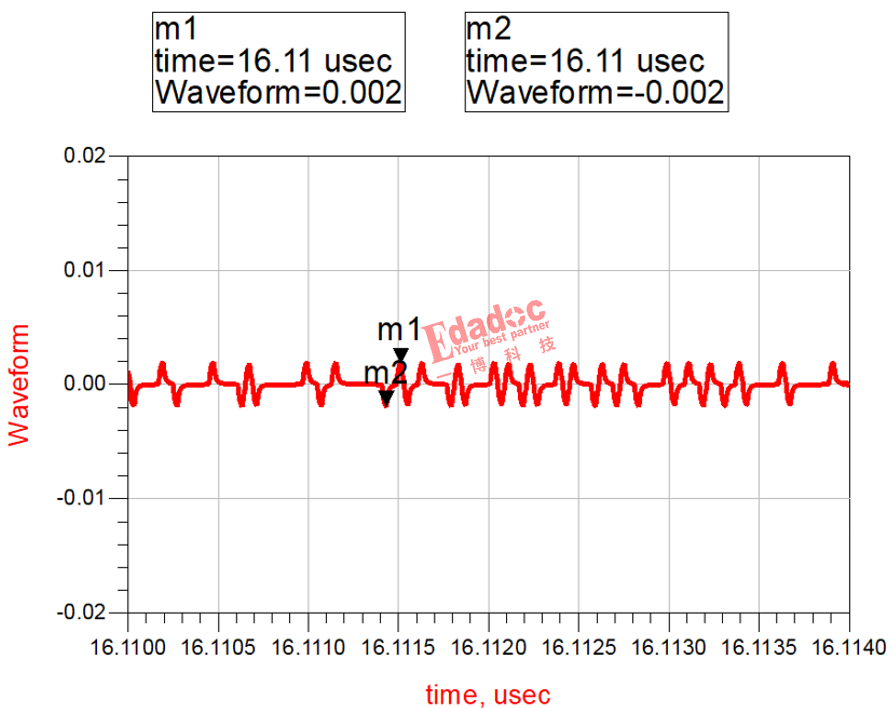

最後再看看50dB下的情況，噪聲如下所示：1000mV中有4mV串擾到了被攻擊信號上去。

總結下哈，同樣1V的攻擊信號，-30dB通道的串擾噪聲為38mV，-40dB通道的串擾噪聲為12mV，-50dB通道的串擾噪聲為4mV。的確，差異還真的是蠻大的哦！

還是回到我們熟悉的時域噪聲去看串擾直觀很多哈，從這個數值來看，大家也就知道了為什麽40dB是一個比較好的門檻了。當然也看具體的設計來定了，有的係統裕量可能比較夠，35dB都能滿足要求，有的係統要求很高，可能要做到50dB甚至60dB都有可能哈，另外可能受限於芯片的pitch，扇出的方式等客觀原因，做不到也有可能。所以40dB的串擾量級隻能作為一個相對普遍的優化目標，具體到每一個大家的項目時我們再好好的看哈！

問題：通過這個案例，大家能大概推下頻域的dB值和時域噪聲之間是怎麽轉換的嗎，又或者大家平時設計的係統一般以多少dB的串擾值為目標的呢？
