PCB過孔不添亂,樂趣少一半
發布時間:2025-03-31 11:52:35
高速先生成員--薑傑
高速先生最近寫了不少介紹高速信號仿真的文章(文章鏈接匯總,看這篇就夠了《聊聊100G信號的仿真》)。雷豹逐一研讀後感覺獲益匪淺,甚至一度覺得自己強的可怕,不過,在得知即將負責一個112Gbps的仿真項目後,多少還是有點小緊張,就像等待男友的少女……

雖然是改板設計,畢竟信號速率擺在那裏,雷豹絲毫不敢大意。經過前期的密集溝通和準備工作,單板終於進入了仿真階段。
其中,BGA高速信號管腳的優化方式,暫時保留之前的設計,最終方案有待仿真確認。

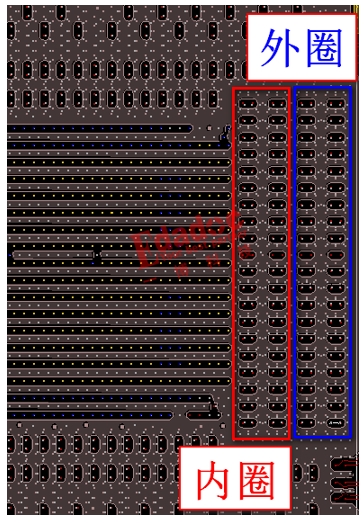

根據高速信號的管腳分布,為減小TX與RX之間的串擾,二者需要分層布線。同時,為減小反向信號之間線穿孔帶來的串擾(不知道在說啥的朋友看這裏《TX RX分層,怎麽分才對?》),對於TOP麵布局的BGA,外圈管腳對應的高速信號走線,選擇靠TOP麵的層麵,扇出過孔的Z軸方向有效長度較短(簡稱短過孔);內圈管腳對應的高速信號走線,選擇靠BOTTOM麵的層麵,扇出過孔的Z軸方向有效長度較長(簡稱長過孔)。

所以,現在的問題就是該如何對長、短兩種過孔分別進行優化了。
雷豹決定先看短孔的情況,因為短孔通常呈容性,優化方法也比較簡單,反焊盤哢哢一頓挖就行了。果然,短孔阻抗和預期的一樣,是偏低的。

一通操作猛如虎,短孔阻抗很快就達到了比較理想的水平。
接下來是長孔,上一次優化感性長孔的痛苦回憶讓雷豹心有餘悸,深呼吸,先摸摸底,仿真看看原設計的阻抗有多誇張。

出人意料,Z軸有效長度123mil的長過孔,阻抗居然也呈容性特征!

怎麽回事?本來憋足勁想要大展拳腳的雷豹,感覺像是一拳擂在了棉花上。
他的第一反應是,Layout攻城獅熟讀高速先生文章,長孔使用了孔徑較大的過孔。檢查發現長孔和短孔的過孔相同,孔徑8mil。
那就隻有過孔分布的影響了。可是,Pitch一樣的管腳扇出方式不應該也是一樣的嗎?
雖然覺得同一個BGA差分過孔扇出方式不大可能不同,雷豹還是開始仔細比對,還真就找出了差異:短過孔的N、P信號過孔對內間距37mil,長過孔的隻有31mil!

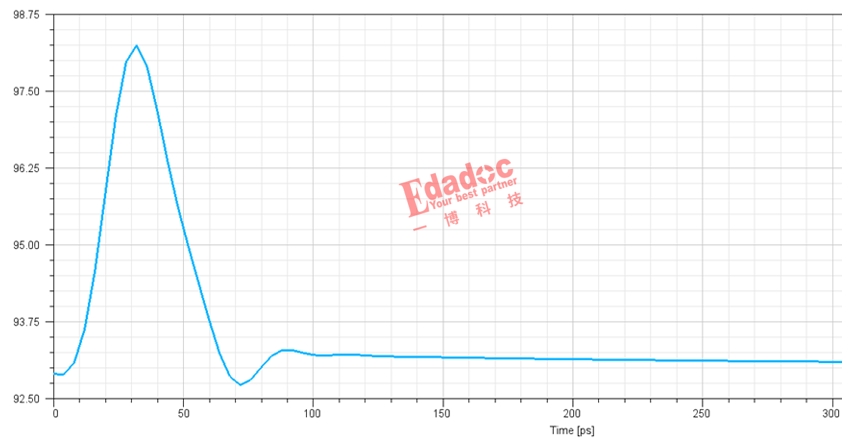

看到原版設計兩種過孔間距的規律性分布,雷豹仿佛明白了什麽。為此,他專門做了個對比,其它條件不變的情況下,把長過孔的間距也增加至37mil,果不其然,感性過孔如約而至,阻抗再次飄高。

找到原因,剩下的就好辦了。容性過孔嘛,熟悉的配方,熟悉的套路,雷豹手到擒來,很快完成了長孔的阻抗優化。
通過這個案例,雷豹也琢磨出了點門道:沒有什麽是一成不變的,隻要能優化性能,BGA扇出過孔的間距同樣可以用來做文章,正所謂:
“別人笑我太瘋癲,
我笑他人看不穿。”
不見阻抗突變處,
無峰無穀無波瀾。
看來,原版背後有高手,雷豹迫不及待的去OA流程溯源,師傅Chris的名字赫然入目……
