跟PCB設計工程師聊聊100Gbps信號的仿真

發布時間:2025-03-17 14:58:13

最近很多項目都要仿真112G-PAM4的信號,而且仿真的時間也比較長,很多人覺得都是一樣的仿真套路為什麽工作量會增多呢?今天我們就來聊聊100G信號仿真為什麽會這麽麻煩吧。

高速先生成員--周偉



今年開始其實我們已經圍繞100G的高速信號仿真寫了多篇文章啦,2025年高速先生第一篇文章就是和這個相關:當DEEPSEEK被問到:如何優化112GBPS信號過孔阻抗?,文章裏麵也介紹了不同速率下長、短過孔阻抗的差異,以及不同板厚情況下,長、短過孔阻抗的偏差還不一樣。今天我們還是從仿真的角度出發,給大家介紹一下哪些因素會影響100G以上信號,這樣大家也就知道為什麽說100G以上信號的仿真會比較耗時了。






首先最大的影響因素還是在過孔上,我們之前反複說過,高速信號的仿真其實大部分的時間都是在和過孔打交道,目的就是讓過孔阻抗和線路的阻抗盡量匹配。但說起來簡單,要實現起來就沒那麽容易了。

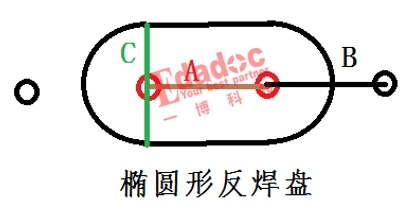

我們先來簡單看下幾種不同高速差分過孔的基本結構吧,常見的差分過孔結構如下圖所示。






中間兩個紅色的孔為信號孔,兩邊黑色的為地孔,黑色橢圓形的圈為反焊盤,也就是圈內除了孔,所有層的銅皮都是被掏掉的,我們也叫禁布區;圖中兩個信號孔之間的距離為A,信號孔到旁邊地孔的距離為B,反焊盤的直徑為C,差分過孔的阻抗和ABC的數值相關,同時又和孔本身的孔徑(我們又叫drill直徑)及焊盤大小相關。除了和孔結構及尺寸等有關外,過孔阻抗還和板子(孔)的厚度,銅皮層數及介質材料有關,另外也和反焊盤的形狀及大小有關,比如下麵還有常見的狗骨頭狀及長方形狀反焊盤結構。






正是因為差分過孔的阻抗影響因素太多,目前還沒有一個公認的差分過孔阻抗公式,所以過孔的阻抗就沒法像走線那樣可以通過軟件來計算,設計人員很多時候就隻能靠經驗、設計參考書等來做,但不同的信號阻抗標準也不一樣,常見的有85ohm90ohm100ohm等,所以最終過孔和線路阻抗是否匹配也就不得而知,這個時候SI攻城獅就順利登場了。是的,差分過孔阻抗沒法計算,但是可以通過3D仿真能模擬出來,我們把過孔對應的結構及尺寸搭配一定的材料特性,在3D仿真軟件中建立起相應的模型,這樣就可以算出來這個孔的無源特性,也能看到大致的阻抗情況。如果阻抗差異大,我們就會對模型進一步優化,比如根據不同的過孔距離,過孔長度等,修改不同的反焊盤形狀或者尺寸,有時不同層還會有不同的要求。



以上隻是常規的一些要求,懂的都懂,但到了100Gbps以上速率的信號又會有什麽不一樣的要求呢?主要有下麵幾點:






1、同樣的過孔及反焊盤形狀和尺寸,長孔和短孔的過孔阻抗差異較大;如下圖為50GHz下長孔和短孔的阻抗特性。

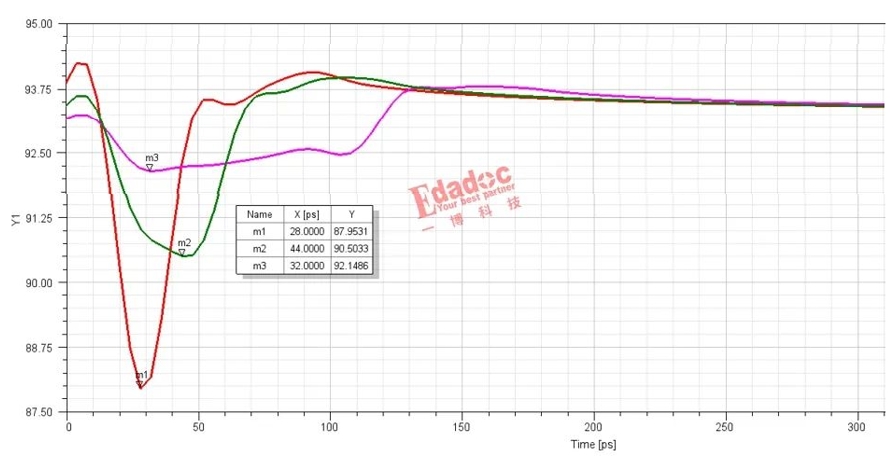

2、同一個過孔,不同頻率情況下感受到的過孔阻抗也有較大的差異;如下圖為同樣的過孔尺寸,分別在5GHz,25GHz50GHz帶寬的情況下看到的阻抗也是不一樣的,頻率越高,阻抗越低。




3、頻率越高,過孔stub的影響越大,也就是對stub越敏感,這個時候我們就要考慮過孔最大留多長的stub能滿足要求,同時也還要考慮工廠的背鑽加工能力。從下圖仿真結果來看,stub相差2mil過孔阻抗約相差1ohm

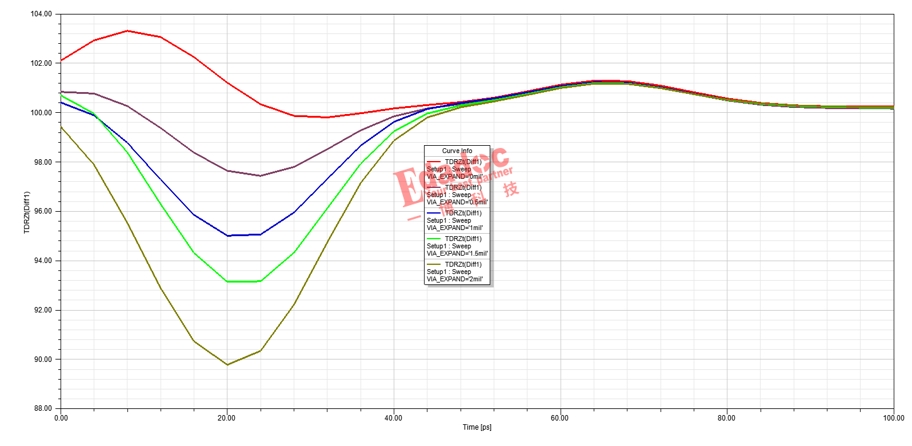

4、鑽孔孔徑對過孔的影響也在逐步加大,孔徑越大,過孔阻抗越小。




另外還有孔間距的影響,100Gbps信號我們基本要看到50GHz的頻率,在高頻下這些影響因素會變得更加敏感,所以我們需要花更多的時間來調整這些參數,在25Gbps速率下,長孔和短孔用同樣的尺寸參數影響不大,但到了100Gbps以上,不同層需要不同的過孔參數,這樣就會多出更多的建模工作量。

除了阻抗的評估,還需要進行串擾的評估,這是因為每個芯片對於信號的排列不一樣,芯片的pin間距也不一樣,所以每種情況都需要單獨的進行評估,我們其實在過孔排列上也有單獨的文章介紹,大家可以看看下麵這篇文章。距離一樣時,你們知道兩對過孔怎麽擺串擾最小嗎(鏈接)

關於過孔仿真的介紹,大家也可以看看前麵我們寫過的一些文章:

1、過孔的設計孔徑是真的很重要,但高速先生也是真的不關心

2、不是!讓高速先生給個過孔優化方案就那麽難嗎?

3DeepSeek被問到:如何優化112Gbps信號過孔阻抗?



總而言之就是100Gbps以上信號,由於不同的芯片/連接器等pin排列及間距不同,對於過孔的優化方式也會千差萬別,另外在高頻下各種影響會更敏感,頻率越高,所需要計算的數據也越多,從而導致需要更多的時間來優化模型。

除了過孔影響因素,還有信號協議本身的要求也更嚴格了(後麵有時間我們再單獨說說100Gbps信號的協議),因為要看到更高頻率的數據,頻率越高,材料的損耗特性變得沒有那麽線性了,高頻會加劇損耗的變化,所以對材料選型和疊層設計也是一種考驗。
