高速先生成員--劉麗娟

我們在B站放了關於矢網為什麽要校準，以及校準實操步驟的視頻。

有同學在反問我：那我不校準能咋地？看你操作半天，好浪費時間，就不校就不校……

對於這麽傲嬌的人，已經不能單純地以理論說服他了，先直接簡單粗暴地把測試結果丟出來。

矢網(VNA)看家本領是測S參數，那我們就先來看看對於同一個DUT，做完校準測出來S參數結果是什麽樣的？而如果不做校準，測出來的S參數又是什麽樣的，和真實結果能有多大差異？

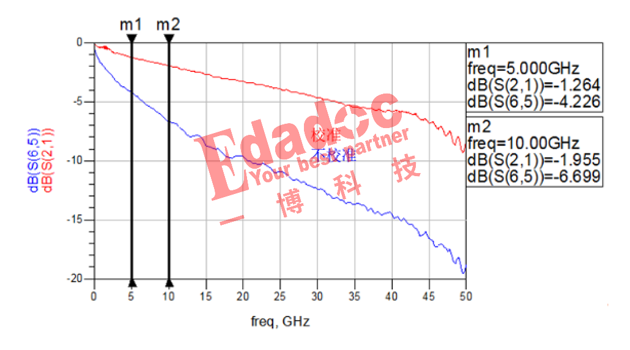

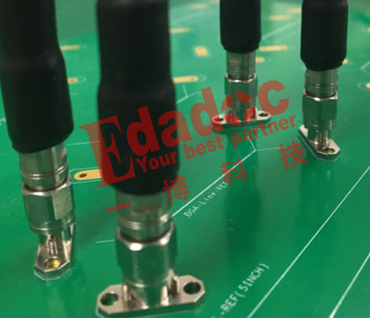

對於上圖所示的一對內層的差分走線，在5GHz處，校準後測出來的插損隻有1.264dB，不做校準測出來的插損是4.226dB，比真實損耗多了3dB。這多出來的3dB就是儀器+cable的損耗。

    對於測量S參數前要校準，絕大多數同學還是認可的。因為在頻域無法將儀器、cable和DUT的效應區分開，看到的就是三者total的效應。但測阻抗要不要校準，就有不同的聲音了:“阻抗結果是按時間先後順序顯示的，校不校準都能看到DUT的阻抗”。先不解釋，還是直接把對比結果秀出來。

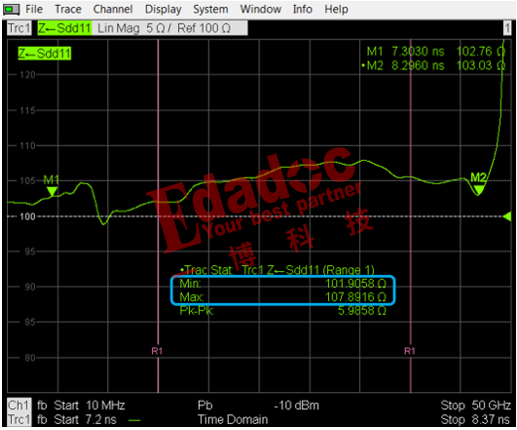

    先來看看不校準直接測阻抗，結果是什麽樣的。我設置了一個測量區間，可以看到在測量區間內最大值是107.9Ω，最小值是101.9Ω。

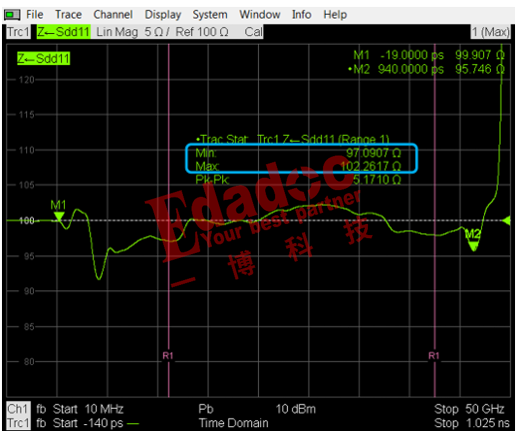

再來看看校準後的阻抗測試結果是什麽樣的：此時在測量區間內的最大值變成了102.2Ω，最小值變成了97Ω。

上麵兩張圖，雖然不校準也能很清晰地辨認出屬於DUT的阻抗區間，但是不校準直接測的阻抗比校準後再測的阻抗高了5ohm左右。這個差異度你能接受嗎？比如客戶的設計阻抗是100ohm，給到工廠加工的阻抗管控要求是100ohm+/-10%，製板出來的阻抗是106ohm，本來板子是妥妥地滿足100ohm+/-10%的要求，結果被你聖手一測，阻抗直接飆到了111ohm，好了，判Fail。不管你能不能接受，反正工廠是第一個被冤死了，接著客戶也被嚇得心慌慌，準備開會討論要不要往下做PCBA了。
