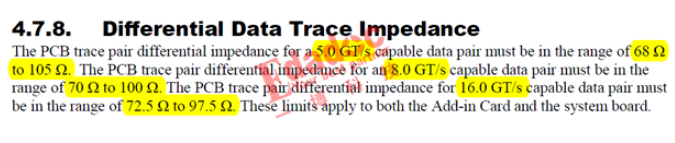

隨著信號速率越來越高，信號的上升沿越來越陡，信號能感受到的阻抗波動越來越細致，回損關注的頻率越來越高，所以信號對於阻抗的要求也越來越高。比如PCIE信號，當跑的是Gen2：5Gbps時，協議的要求還比較寬，走線阻抗可以在68~105ohm間挑一個，當跑到Gen3：8Gbps時，走線阻抗範圍被縮小了，隻能在70~100ohm間；當跑到Gen4：16Gbps時，可選的走線阻抗範圍進一步縮小，隻能是72.5~97.5ohm了。

對於特別高速的信號，比如56Gbps、112Gbps的，如果板子有條件會將線寬設計得比較寬，我們要求工廠的阻抗加工偏差會由+/-10%下降到+/-8%，偏差範圍可以繼續往下降嗎？可以倒是可以，就是比較費錢！尤其是當你的線寬很細，比如隻有3.5mil、4mil時，那就相當費錢了，慎選。

產品做出來後要做測試，測眼圖。有的信號可以直接用Probe點測，有的信號需要借助夾具fixture的幫助把信號引出來後才能測。既然我們做PCB時，知道對工廠製板有阻抗的要求，比如100ohm+/-10%、50ohm+/-10%，那對於測試中所引入的夾具，自然也是有要求的，不然你的板子真實的性能就會被測量誤差掩蓋掉。

 用probe直接點測時，我們知道要對示波器、probe做一下校準、通道間做一下Deskew以減小測量誤差。那夾具呢？如果是我們自己做的夾具，在挑選板材時就會選擇一些Dk比較穩定、Df比較小的材料，比如Rogers，製板後會把夾具的性能測一遍，合格的才能留下。而對於購買的夾具，我們也會第一時間進行測試驗收，看看有沒有什麽異常，是否滿足標稱值。

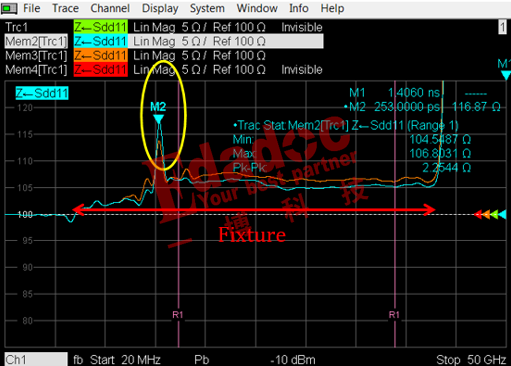

下麵這張圖是我們用矢網測的某個夾具的阻抗：

PS.由於我們時不時地會展示阻抗測試結果，如果有同學還想了解怎麽用矢網測阻抗，可以去看看我們的視頻，裏麵會從頭到尾演示矢網的實操，此處就不展開細說了：

發現夾具大部分走線的阻抗是在105ohm左右，但是夾具上有一個非常明顯的阻抗凸起點（圖中M2），阻抗達到了116.87ohm，這還是我們能測到的最好結果，手一離開夾具，阻抗就要突破120ohm。看來不光以前的電視機要掛塊肉，現在的夾具也要掛塊肉了？？

按理說，耗費巨資購買的夾具不應該有這麽明顯的異常，我們差點把眼珠子放到板子上，才發現板子隱隱地好像有條小縫：

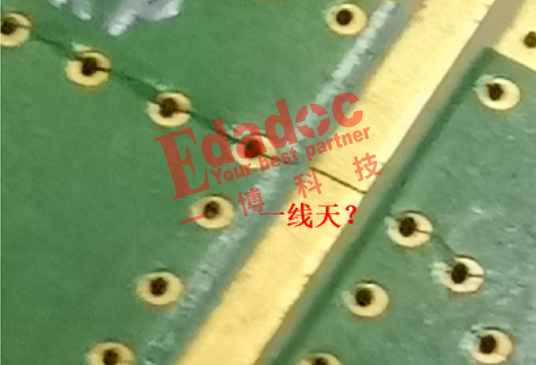

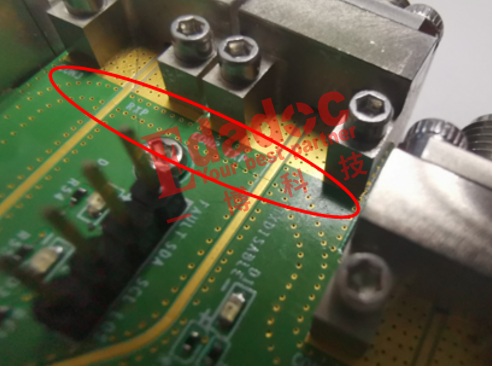

為了讓大家看得更清楚些，用手機微距拍了張照片，這就很明顯了，有一條幾乎筆直的裂縫從左貫穿到右，看上去trace都要被攔腰截斷了。

你自己設計的板子是信號要走的路徑，當用夾具測試時，夾具就變成信號路徑的一部分，所以協議才對HCB或者MCB的插損、回損都有要求。當用上麵這塊夾具進行測試時，眼圖必然不好，而且我們會發現用手托著時（裂縫能變小一點，trace的兩頭接觸得更多，阻抗會小一點），眼圖會稍微好一些，手一鬆，眼圖更差了。測量誤差太大，眼睛要瞎了。
