PCB Layout設計中,亂用“端接”,信號撲街

發布時間:2020-06-08 13:42:47

通過DDR4時鍾信號端接仿真案例說明差分電容的位置對信號質量的影響以及差分端接注意事項。

高速先生成員--薑傑

殘陽收盡最後一抹餘暉,暮色四合,與天色一起暗淡下來的還有雷工的心情:因為自己信心滿滿設計的時鍾端接不僅沒有改善信號質量,反而拖了後腿。事情還要從高速先生最新的一期短視頻說起。

話說,高速先生隊長果然魅力非凡,一個淺顯易懂的比喻就把端接的基本原理講解的清清楚楚。

端接匹配的話題引起了雷工的興趣,看完視頻意猶未盡,自己還抽空把幾種常見的端接重新都學習了一遍。機會是留給有準備的人,雷工在隔天的Layout設計中就遇到了表現的機會。

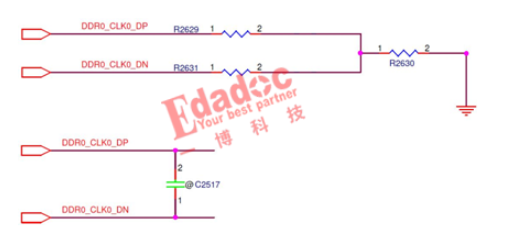

數據速率為2133Mbps的DDR3信號,地址及時鍾走線拓撲為一拖四、fly-by。在處理差分時鍾的時候,雷工在原理圖上看到的除了端接電阻,還有一個並聯在差分信號P/N中間的電容。

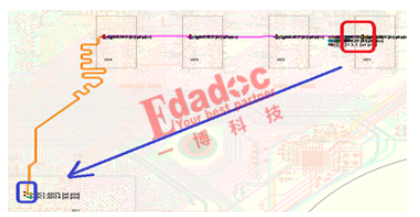

如果這個電容早兩天出現,雷工估計還要糾結放在鏈路的哪個位置,可是,對於認真學過端接的他而言,這已經不再是問題,有端接電阻R,又出現電容C,可不就是終端RC端接嘛!明明需要放在一起,硬件攻城獅還要分開畫圖,簡直多此一舉,雷工毫不猶豫的把這個電容放在差分時鍾的末端。走線完成之後發給高速先生仿真,雷工洋洋自得,坐等PASS。

高速先生帶來了一好一壞兩個消息,好消息是雷工設計的時鍾“端接”起了作用,雷工的笑容開始綻放;壞消息是,“端接”起了副作用,拖垮了時鍾信號,雷工的笑容僵在了臉上。於是出現了文章開頭那略顯傷感的一幕。

高速先生沒有讓雷工獨自淩亂,而是幫他仔細分析了問題。關鍵就在於雷工所謂的“端接電容”並非RC端接的一部分,其實,它的主要作用是通過減緩驅動信號的上升沿從而減小源端反射,應該靠近驅動芯片布局,通常用於驅動較強的芯片。所以,雷工需要做出的修改也很簡單,就是把該電容由末端調整至驅動端。關於這個電容,高速先生稱之為“差分電容”,之前也有專門的文章介紹過。《DDR3係列之時鍾信號的差分電容,一般人我不告訴他!》

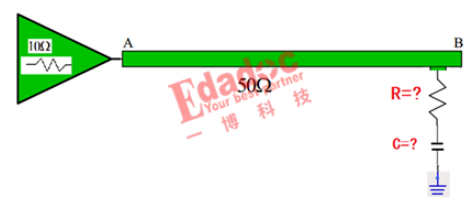

那麽,雷工本來想用來炫技的RC端接正確的打開姿勢又是怎樣的呢?RC端接,又稱AC端接,常用於傳輸直流平衡信號的鏈路。對於單端信號,RC端接方式是在傳統的末端並聯端接的基礎上增加了一個電容,最大的優點就是直流功耗較小,同時也會避免傳統並聯端接高電平被拉低或者低電平被抬高的現象。

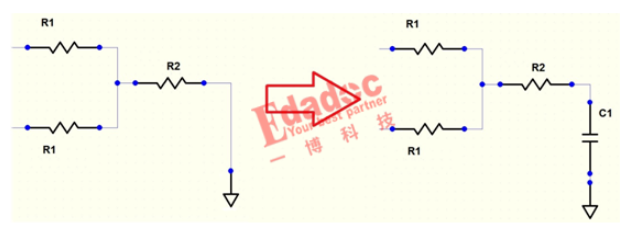

對於差分信號的RC端接,通常是在T型端接的基礎上增加一個隔直流電容,有些設計也會把R2省掉。






無論是單端信號,還是差分信號,RC端接中的“C”都是為了切斷直流通路,而雷工遇到的並聯在差分時鍾P/N中間的電容顯然不在此列。一番解釋之後,雷工豁然開朗,最終,按照仿真建議將差分電容從終端調整到驅動端,時鍾波形隨之改善,並滿足了SPEC要求。問題解決後,雷工心頭的陰霾一掃而空,反思這次教訓,理論沒吃透就貿然行事,結果鬧了笑話,更覺自己的進階之路任重而道遠。
