對於模擬電路沒學好的工程師來說，電阻隻知道用來端接；電感隻知道用來隔離；至於電容嘛，估計你們隻知道濾波，更不用說它們的組合產生的作用了。不信？估計以下這個電容的用法，你也隻能說濾波了吧……

上周我們雷工，哦不是，是我們薑工的文章向大家介紹了DDR的時鍾裏麵並聯電容的用處，讓大家驚奇的發現了原來電容也可以用來端接，可能已經讓一大把粉絲獲得了一波知識的源泉。那麽本期高速先生還繼續玩這個DDR的時鍾，去深挖它還有什麽槽點。

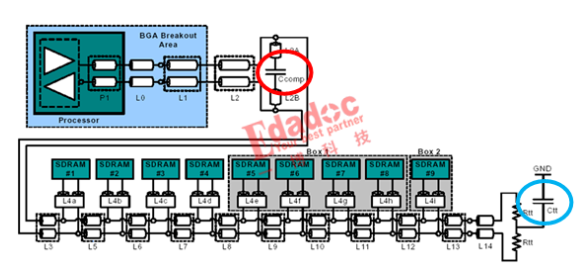

我們先把上周所講到的這個DDR時鍾的拓撲再一次拉出來，沒錯！就是下麵這個圖啦。其中上周讓雷工尷尬不已的這個電容就是下麵紅色圈圈的那位了。把電容並聯到差分對間，能夠很好的對發送的信號進行端接，目標是使得電容的電抗值和傳輸線接近，從而起到源端端接的效果，減小時鍾的反射。

恩，這個是上篇文章的精華哈。那麽我們這期的文章繼續研究這個拓撲，大家有沒有發現上麵的拓撲其實不止一個電容，看看上圖藍色圈圈的位置，其實還有一個電容哦！它一般是放在最後兩個端接電阻之間，然後下拉到地（也可以上拉到DDR電源）。這個電容到底有什麽用呢？根據高速先生對你們的認識，都接到地了，肯定又是用來濾波啦？

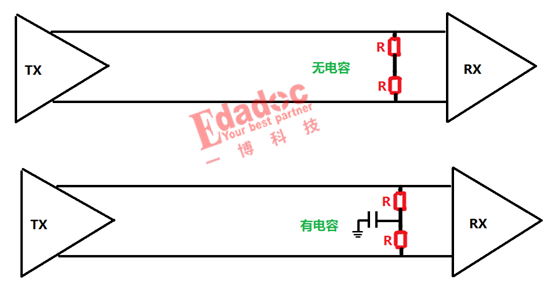

高速先生對此也研究了一番，我們用一個簡單的點對點的時鍾拓撲進行驗證哈。

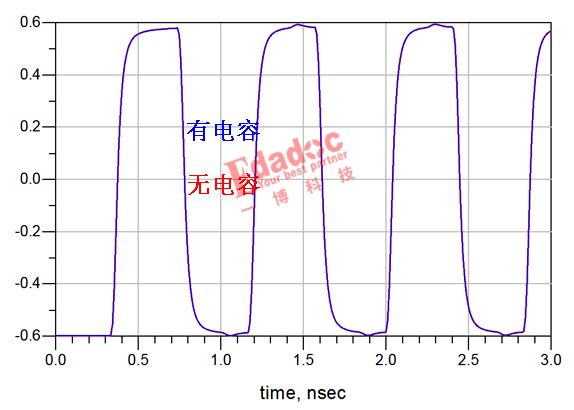

如果這對差分線是理想的走線，所謂理想就是差分線的P和N長度一致，阻抗相同，完全對稱的情況下。有無電容的結果是下麵這樣的。

是的，如果我們的PCB加工出來就像原理圖設計一樣是理想的情況，那這個電容的確起不了什麽作用。但是我們PCB最精彩的地方就在於它的設計和加工的誤差哈。我們知道，對於一對差分線來說，對間P和N的對稱性是最為重要的事情，不然的話它們就是產生共模的噪聲。基本上來說，隻要破壞了差分線理想狀態，這對差分線都會或多或少產生共模的噪聲。那麽我們在有共模噪聲的情況下再去進行對比驗證，結果就會變得不一樣了。

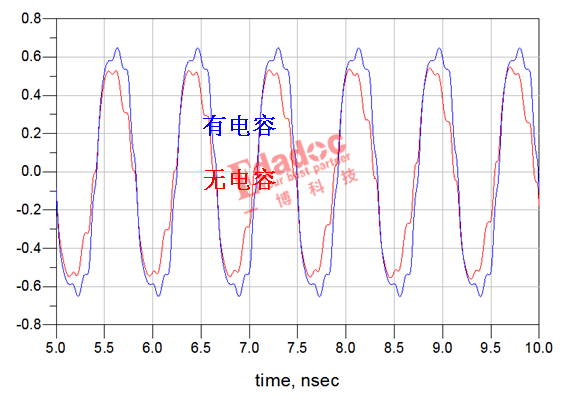

可以看到，沒有了這個電容之後，接收端的波形變得扭曲，甚至是產生了非單調的結果。那麽大家也許會問了，那你們怎麽知道是不是共模噪聲的影響呢？怎麽看呢？

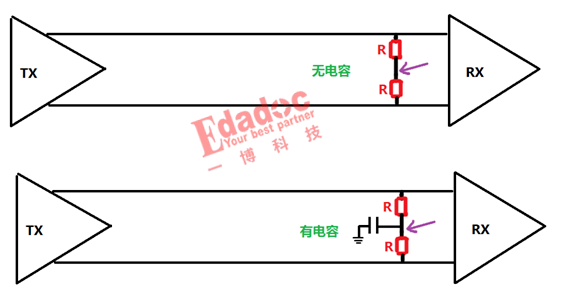

我們可以看下圖紫色箭頭位置的波形，也就是它們產生的共模噪聲的位置了。

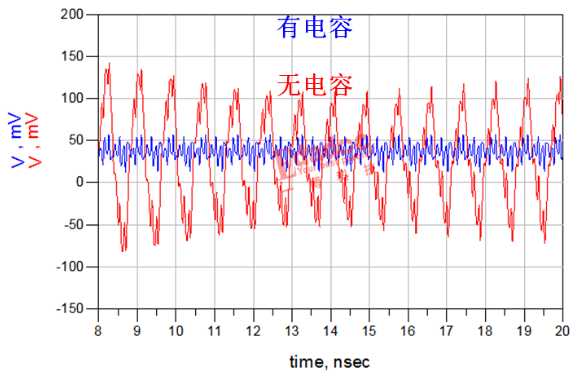

我們可以看到，當差分線有共模噪聲的時候，這個電容其實可以為我們抑製很大部分的噪聲，因此能最大限度的還原接收端信號的完整性。

當然如果旁邊的走線離這對時鍾很近的話，有了這個電容，自然也能使得共模噪聲串擾到旁邊走線的能量削弱啦，也就是起到減小串擾的效果。
