高速先生成員--薑傑

TX、RX分層布線，怎麽分才能有效降低串擾？這裏有個邪修小妙招，可遇不可求……

入門級Layout攻城獅知道高速信號的TX/RX需要分層布線。弱弱問一句：為啥TX與RX要分層布線？

眾所周知，是為了減少串擾。嚴謹來講，TX/RX分層布線的目的是為了減小反向信號之間的串擾，避免TX強信號幹擾RX弱信號。想象一下，經過通道衰減，幅值隻剩120mV的RX信號，遇上剛剛發出，幅值1200mV的TX信號，你猜誰會比較慘？

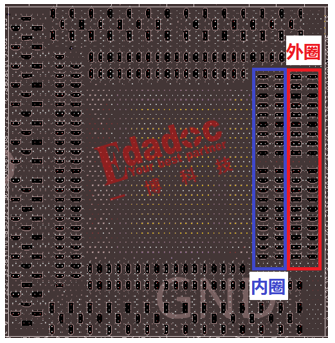

想成為一名進階攻城獅，光知道TX/RX需要分層布線還不夠，你還要知道，BGA不同深度（下文簡單區分為內圈、外圈）管腳的布線層麵選擇也是有講究的。

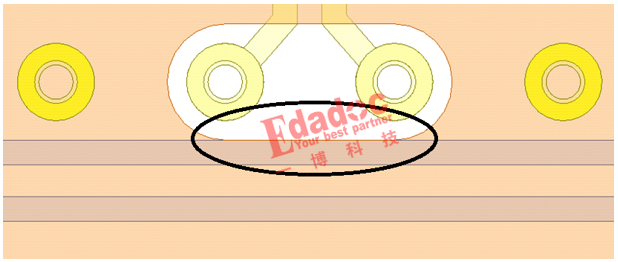

目的就是為了減小BGA區域反向信號之間走線穿孔帶來的串擾，如下圖示，走線和過孔分別屬於反向的兩對高速信號，圓圈位置的串擾是我們的優化對象。

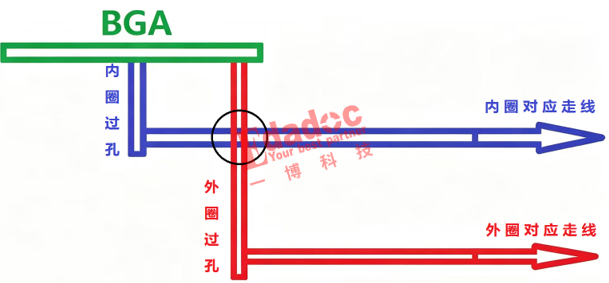

如果前期沒有規劃好，布線層麵如下圖（注意，是側視圖），BGA內圈管腳的走線穿過了外圈管腳的過孔（圓圈位置），這時的串擾肯定還有優化空間。

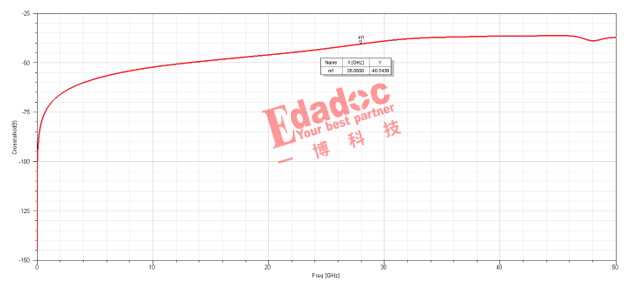

隨便找個例子，BGA布局在TOP麵，內圈走線在L5層，外圈走線在L7層，此時串擾-40.5dB。

怎麽優化？其實，關於這個問題，高速先生之前有寫過文章介紹，需要複習的朋友看這裏《TX RX分層，怎麽分才對？》

簡單來說，就是合理規劃走線層麵並配合使用背鑽工藝，整體分兩步，第一步，BGA外圈的高速信號管腳走線，選擇靠近BGA布局麵的走線層，內圈的高速信號管腳走線，選擇遠離BGA布局麵的走線層麵；第二步，對外圈的過孔進行背鑽（內圈過孔是否需要背鑽，看信號自身需求，不是減小串擾的必選項）。

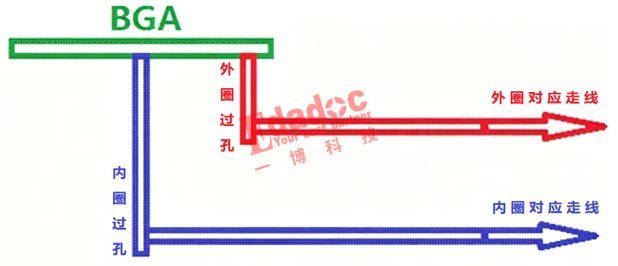

對於上麵例子提到TOP麵布局的BGA，外圈管腳對應的高速信號走線，應該選擇靠TOP麵的層麵，內圈管腳對應的高速信號走線，則選擇遠離TOP麵的布線層。

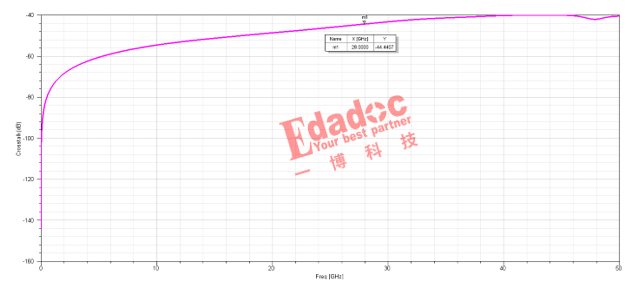

同樣的模型，內圈走線調整至L7層，外圈走線選擇L5層，串擾減小至-44.4dB。

知道這些，你已經是一名合格的進階攻城獅了，離資深攻城獅就隻差一個細節了。

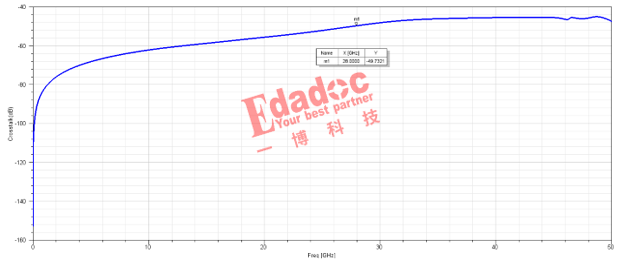

繼續研究：外圈走線保持L5層不變，內圈走線由L7調整至L9層，串擾進一步降低至-49.7dB。

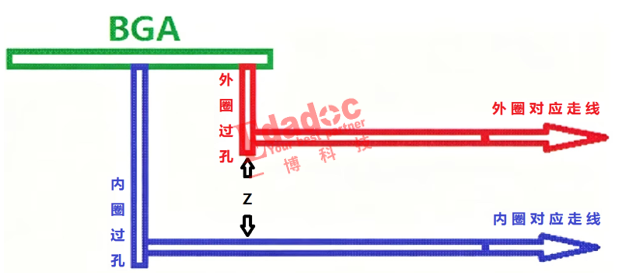

發現沒有，即便對BGA的走線層麵已經有意識的按照管腳深度進行了規劃，但是，當不同走線層的Z軸間距不夠大時，間距變化還是會對串擾有較大影響的，這主要是由於過孔（殘樁）的影響（至於電磁場是如何隔空打牛的，大家不妨看看之前的文章《遇事不決，電磁絕學》）。所以，資深攻城獅在規劃層麵時，還會考慮過孔殘樁，有意識的增加Z軸間距，盡量避免內圈走線與外圈過孔（殘樁）過近。

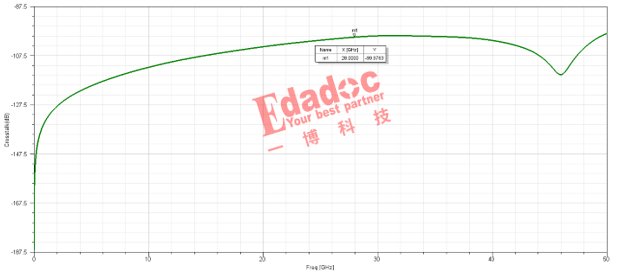

鋪墊了這麽多，好像還沒說到底啥過孔可以減小串擾？別急，重點來了。先看效果，這種過孔可以在不拉開走線層Z軸間距的情況下，大幅減小串擾！直接上圖：

串擾居然可以做到-99dB，什麽方法這麽好使？

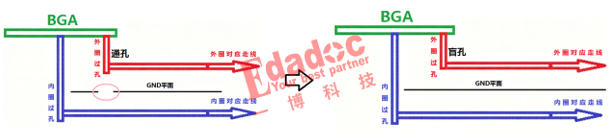

這裏就不繞彎子了，直接攤牌，秘訣就在於使用了盲孔。對於通孔加背鑽的方式，走線穿孔位置的GND平麵是挖空的（下圖粉色圓圈區域）；而與通孔相比，盲孔沒有殘樁，更關鍵的是，本案例外圈過孔用到的盲孔，與相鄰層走線之間的GND平麵可以保持完整，這就相當於兩個走線層之間有了完整的隔離平麵，效果必須杠杠滴。

不過，盲孔對設計、加工和成本有諸多要求，實際是不太可能單單為了減小串擾就使用的。本文的目的是讓大家知道這種方法，萬一用得上呢？
