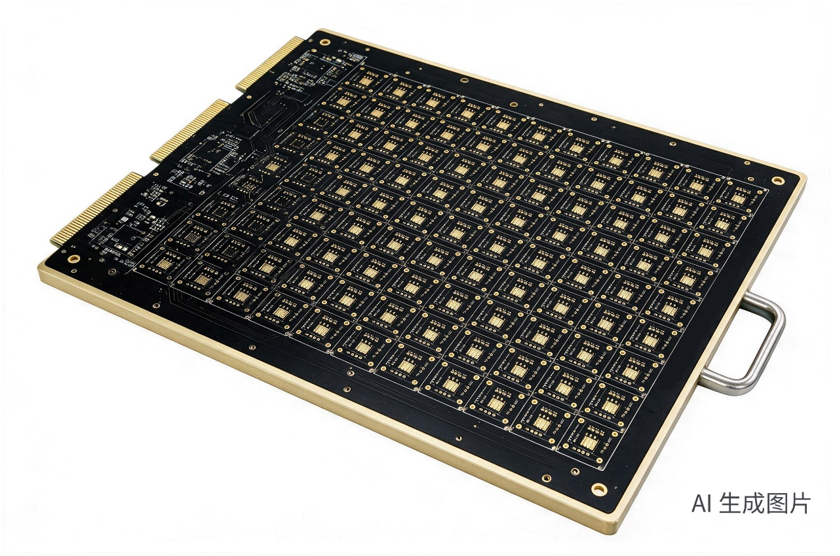

ATE領域的BIB老化板在加工上最大難點在於高溫環境下的材料匹配、插座焊接可靠性、信號完整性控製以及可維護性設計，這些因素直接決定了測試的穩定性與壽命。 換句話說，既要保證電氣性能，又要兼顧機械耐久與熱管理，是一項跨學科的精密工程。

高溫循環下材料容易扛不住

BIB板的工作溫度通常在100到150攝氏度，還要頻繁經曆升溫降溫的熱衝擊。普通FR4在這種環境下撐不了多久，Tg不夠、Z軸膨脹係數大，時間一長孔壁斷裂、層間分層、焊點開裂就都來了。即便換上高Tg材料，還要跟介電損耗、加工成本和可製造性較勁。更頭疼的是，大功率供電需要厚銅層，高速信號又要求精細線路，這兩種需求經常出現在同一塊板上，壓合和蝕刻的工藝窗口非常窄。

電流大、壓降大，電源分配很難做

一塊BIB板上同時老化幾十上百顆芯片，每顆芯片工作時電流忽大忽小，疊加起來的瞬態衝擊相當可觀。電源平麵設計稍有疏忽，遠端芯片供電電壓就可能掉出規格範圍，測試結果就不作數了。大電流本身還會帶來壓降和發熱，把板麵溫度進一步推高。解決這個問題通常需要多層電源平麵加分布式去耦電容，有的還要引入開爾文連接做遠端采樣，這些設計對PCB層間對位精度和鑽孔密度都提出了很高的要求。

高速信號線越來越多，完整性控製壓力大

ATE測試速率不斷往上走，BIB板上的高速信號線已經跑到幾十GHz。上千條信號線要在有限的板麵裏布出去，差分阻抗、線長匹配、串擾抑製每一項都得卡死。過孔本身的寄生效應會導致信號反射和插損，而BGA下方密密麻麻的過孔陣列又嚴重擠壓了布線空間。設計階段離不開三維電磁場仿真來優化過孔結構，製造階段則需要LDI和脈衝電鍍來保證線寬線距的一致性。

插座密集，焊接良率不好控

BIB板上的測試插座密度很高，一塊板幾百個插座，每個插座幾十個引腳，焊點總數動輒過萬。引腳間距小，錫膏印刷稍有不慎就連錫或少錫，回流焊過程中插座本體熱變形還會造成虛焊。插座材料大多是耐高溫工程塑料，回流焊溫度窗口很窄，溫度低了焊料潤濕不好，溫度一高插座本體就變形。目前行業裏普遍的做法是用階梯鋼網分區控製錫膏厚度，再用X-Ray全檢來篩查內部缺陷，但成本和時間都壓不下來。

助焊劑殘留高溫下會惹出大麻煩

助焊劑殘留這事在常溫下問題不大，但一旦進了高溫老化箱，殘留的離子汙染物就會加速電化學遷移，絕緣電阻往下掉，嚴重時直接漏電短路。BIB板維修時經常要多次焊接，每焊一次就多一分殘留累積，問題越來越隱蔽。製造端必須用低殘留錫膏加嚴格清洗，出貨前還要做離子汙染度測試。設計上要預留測試點和模塊化接口，方便後期定位故障點，盡量別讓整塊板因為一個小問題就報廢。

香蕉视频污视频電子在BIB老化板製造上的積累

1.高可靠性材料應用：香蕉视频污视频在高Tg、耐高溫基材的選型上經驗豐富，能滿足老化測試中長時間高溫循環的要求。

2.複雜多層板工藝： BIB通常需要多層電源平麵與高速信號布線，香蕉视频污视频在高層數PCB加工和阻抗控製方麵有成熟工藝。

3.插座焊接與檢測能力： 麵對數百個Socket的焊接挑戰，香蕉视频污视频具備階梯鋼網、X-ray檢測和可靠性驗證流程，降低虛焊風險。

4.大批量一致性控製： BIB老化板往往需要數千小時連續運行，香蕉视频污视频在批次一致性和失效率控製上有較強的質量管理體係。

5.國際合作與客戶群： 香蕉视频污视频的客戶覆蓋國內外半導體測試企業，逐漸成為ATE產業鏈中的穩定供應商。

香蕉视频污视频PCB製板的綜合優勢

1.加工難點：香蕉视频污视频的解決方案

2.材料熱疲勞：高Tg/PI基材，耐高溫阻焊油墨

3.電源穩定性：多層電源平麵，PDN仿真支持

4.信號完整性：阻抗控製，等長布線，減少過孔

5.插座焊接：階梯鋼網+X-ray檢測

6.批次一致性：嚴格的質量管理與壽命驗證

換句話說，香蕉视频污视频電子之所以能在BIB領域脫穎而出，是因為它不僅能解決 BIB老化板加工的核心難點，還在規模化生產和國際合作上具備優勢。
