隨著人工智能大模型、超算算力集群快速發展，AI服務器芯片功耗與電流等級大幅提升，高端AI算力芯片工作電流突破千安級別。傳統服務器主板采用的水平橫向供電架構，存在供電路徑長、電源損耗大、電壓跌落嚴重、信號幹擾強等諸多問題，已經無法滿足超高功率AI服務器的穩定運行需求。

垂直供電技術（VPD）是針對AI大電流服務器推出的新一代PCB供電架構，通過重構主板供電布局與電流傳輸路徑，徹底解決大電流供電瓶頸，同時優化信號完整性與電源完整性性能，目前已成為高端AI服務器硬件迭代的核心技術方向。本文係統闡述垂直供電技術的工作原理、SIPI核心優勢以及行業應用前景。

一、AI服務器垂直供電技術核心原理

1、 技術定義與架構差異

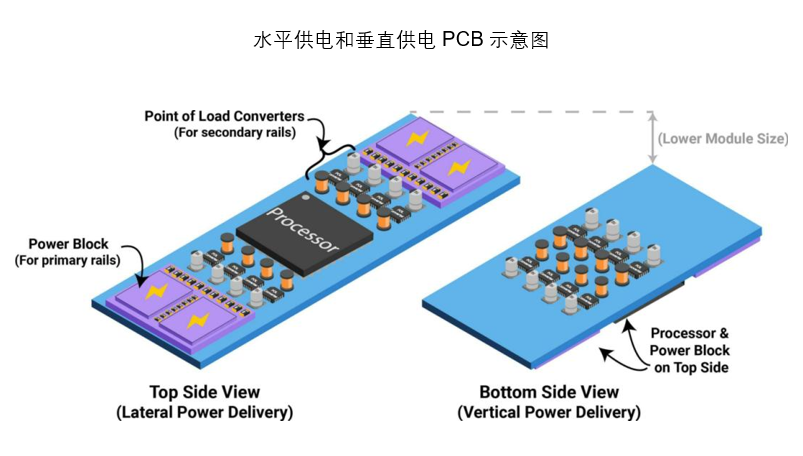

傳統水平供電模式將電源模塊、降壓器件布置在AI芯片側邊或周邊，電流通過PCB表層橫向銅箔長距離傳輸至芯片，供電路徑普遍在5-20mm，寄生參數大、損耗高。

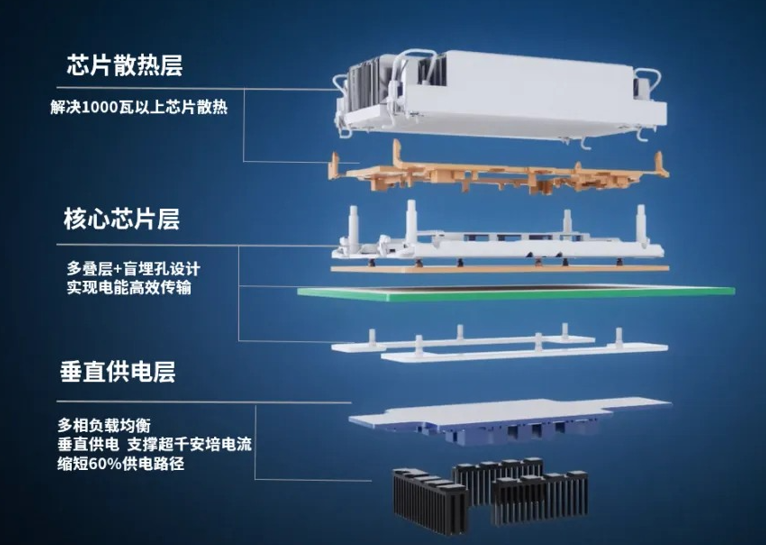

垂直供電技術全稱Vertical Power Delivery（VPD），核心架構為電源器件後置、電流垂直傳輸。將VRM降壓模塊、DrMOS、功率電感等供電器件全部布置在服務器主板背麵，對應AI芯片正下方位置，電流不再進行長距離橫向傳輸，而是通過PCB盲埋孔、厚銅電源層沿Z軸垂直向上輸送至芯片焊球，供電路徑縮短至1-3mm，實現極致近端供電。垂直供電技術示意圖如下：

2、 核心工作原理

第一，PCB疊層優化設計。垂直供電架構采用4oz-6oz加厚銅電源層，單獨劃分專用電源傳輸層與信號層，實現電源與高速信號物理隔離。同時通過高密度垂直通孔陣列，分散千安級大電流，降低單孔電流壓力，避免電遷移失效問題。

第二，近端多級降壓拓撲。采用高壓總線一級降壓+板底垂直二級降壓的組合模式，高壓電源先完成初步壓降，貼近芯片的背麵垂直電源模塊完成低壓精準轉換，實現負載端點對點供電，大幅縮短電能傳輸鏈路。

第三，三維垂直電流傳輸。完整電流路徑為：主板背部功率器件→PCB垂直通孔陣列→芯片BGA焊球→AI計算核心。全程無多餘橫向走線，極大降低供電回路的寄生電阻和寄生電感。

第四，進階埋嵌式供電升級。新一代垂直供電技術可將功率器件直接埋入PCB板材內部，進一步壓縮傳輸距離至亞毫米級，適配3000W以上超高端AI芯片的供電需求。

3、 底層物理邏輯

根據焦耳定律P=I²R，大電流場景下電阻是發熱損耗的核心因素。垂直供電通過極致縮短電流傳輸路徑，大幅降低回路電阻，減少電能發熱損耗；同時縮小供電回路麵積，降低寄生電感，有效抑製負載瞬態變化帶來的電壓波動，保障芯片供電穩定。

二、垂直供電技術SIPI核心優勢

1、 PI電源完整性優勢

一是大幅降低IR壓降與供電損耗。傳統水平供電大電流工況下IR壓降可達50-100mV，而垂直供電僅為10-20mV，電能傳輸損耗降低65%以上，有效解決AI芯片高負載下的電壓跌落、算力降頻問題。

二是優化PDN電源網絡阻抗。垂直供電架構可將PDN阻抗從150μΩ降至15μΩ以下，瞬態響應速度大幅提升，可承受AI算力突發峰值電流衝擊，適配大模型訓練的動態負載特性。

三是減少無源器件依賴。供電回路電感顯著降低，主板對大容量去耦電容的需求量減少30%-50%，精簡主板器件布局，降低硬件物料成本與占用空間。

四是提升大電流承載上限。傳統水平供電極限電流僅500A左右，常規垂直供電可穩定支撐1000A+電流，埋嵌式方案可覆蓋3000A以上超高電流場景，滿足未來AI芯片迭代需求。

2、 SI信號完整性優勢

第一，隔離電源噪聲與信號串擾。電源功率器件全部布置在主板背麵，與頂層PCIe、HBM高速信號層通過完整地層隔離，徹底規避高頻電源開關諧波對高速差分信號的幹擾，降低信號誤碼率，提升數據傳輸穩定性。

第二，釋放高速布線空間。傳統供電器件占用芯片周邊大量頂層布局空間，垂直供電完全釋放主板頂層區域，可布設更多高速信號通道與內存通道，有效提升AI服務器帶寬與數據吞吐能力。

第三，保證參考地平麵完整。無電源器件切割地層，高速信號回流路徑完整且最短，有效抑製EMI電磁輻射，滿足服務器行業電磁兼容合規要求。

3、 係統綜合優勢

垂直供電架構可提升主板功率密度50%以上，優化整機空間布局；電源熱源與芯片散熱風道分離，避免熱耦合幹擾，適配液冷高密度數據中心散熱方案；同時多點垂直供電可實現電流均勻分配，避免局部焊球過載失效，大幅提升服務器長期運行可靠性。

三、垂直供電技術應用前景

1、 核心應用場景：AI算力服務器

垂直供電是當前高端AI訓練、推理服務器的標配技術。英偉達Blackwell等新一代AI芯片、國內華為、浪潮、曙光等主流廠商的自研算力服務器，均全麵導入垂直供電架構，廣泛應用於千億級大模型訓練、智能算力集群、雲端AI推理等核心場景，是大型數據中心算力升級的核心硬件支撐。

同時，國產XPU、多芯粒集成算力板卡均（jun1）以垂直供電為標準升級方案，有效解決國產高端算力芯片的大電流供電瓶頸，助力國產算力基礎設施國產化替代。

2、 跨界拓展應用領域

除傳統AI服務器外，垂直供電技術正向多個高功率算力場景滲透。在自動駕駛領域，車規級埋嵌式垂直供電已應用於高階自動駕駛算力板，滿足車載大電流、高可靠、小型化需求；在工業領域，邊緣AI算力設備、工業超算主板逐步采用輕量化垂直供電方案；同時在人形機器人、商業航天載荷等高精密、高功率設備中，該技術也具備廣闊落地空間。

3、 技術發展趨勢

短期來看，成熟的背麵貼裝式垂直供電方案供應鏈完善、成本可控，將全麵普及至中高端AI服務器，替代傳統水平供電架構。中期2027年前後，埋嵌式PCB垂直供電技術將實現量產，進一步提升電流密度與集成度，適配3kW以上超高功耗芯片。長期來看，板級垂直供電將與芯片封裝級IVR穩壓技術融合，形成雙層級垂直供電體係，成為超高功率算力硬件的標準化核心技術。

4、 行業市場價值

垂直供電技術可幫助AI數據中心集群降低15%-20%的供電能耗，大幅降低機房電費、散熱運維成本，具備極高的經濟價值與節能價值。同時該技術帶動厚銅PCB、埋嵌基板、氮化镓功率器件等上下遊產業鏈升級，開辟百億級硬件增量市場，是AI算力產業持續迭代的底層技術支撐。

垂直供電依靠 PCB Z 軸近端供電架構，解決 AI 服務器大電流供電損耗、電壓跌落與信號串擾難題，在 PI 層麵優化 PDN 阻抗降低能耗，在 SI 層麵淨化高速信號傳輸環境，現已成為算力硬件剛需技術。香蕉视频污视频科技珠海 PCB 板廠可落地厚銅疊層、埋嵌結構、±5% 高精度阻抗控製等工藝，依托高多層與高階 HDI 量產能力，為 AI 服務器垂直供電 PCB 提供從 SI/PI 仿真到製板交付的一站式技術支撐，助力算力硬件產業化落地。
