和理論對著幹?高速印製電路板PCB線寬不同居然會影響走線延時

發布時間:2026-08-03 14:09:26

我看了那麽多年高速先生文章,知道板材的介電常數會影響傳輸線的延時,但是沒看到有說傳輸線的線寬不同也會影響延時啊!!!

高速先生成員--黃剛

考慮到我們高速先生的粉絲還是有相當一部分不做很高速的產品,那今天就不講高速信號了,甚至這篇文章可以說是和頻率沒關係,我們來講講一個很簡單的東東,那就是傳輸線的延時。此言一出,大家會不會立馬大呼簡單,傳輸線延時的公式是一個在SI領域非常入門級的公式,無論是硬件工程師,PCB工程師,測試工程師估計都能脫口而出,就像下麵那樣了。


嗯,確實簡單,看起來影響傳輸線延時的唯一變量就是介電常數了。我就說嘛,怎麽可能會跟傳輸線的線寬有關係呢,隻要按材確定了,介電常數也是個定值了,從公式上說,傳輸線的延時不也就是個定值,跟線寬一點兒關係都不會有吧!

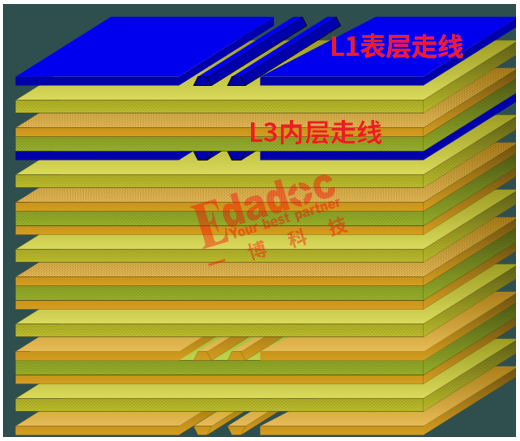

那沒關係,Chris最喜歡用仿真數據來證明了。要不隨便疊個疊層試試看?我們同時來看看表層走線和內層走線兩個最常規的走線形式,然後分別選取同樣100歐姆差分阻抗單位長度下不同線寬線距的走線組合來仿真下延時。疊層示意圖就是下麵那樣:


我們通過阻抗計算軟件,分別在表層和內層各給出三個不同的線寬組合,阻抗都是100歐姆,如下所示:

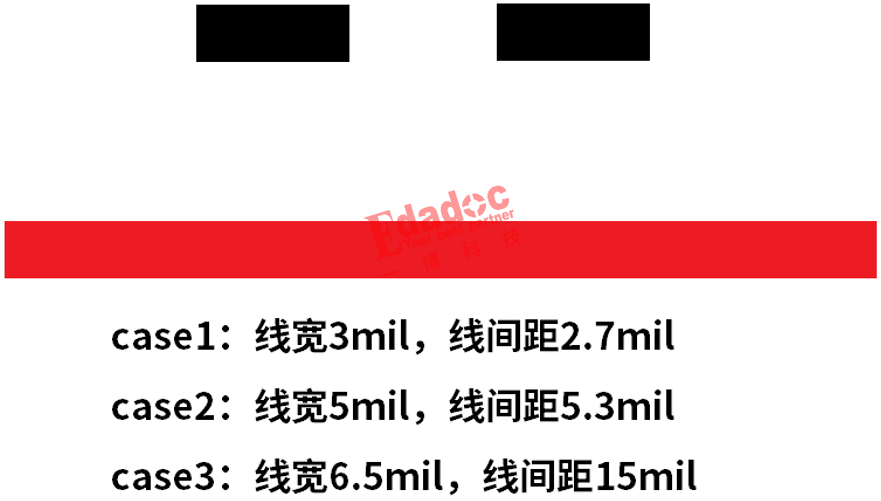

表層的三組線寬線距組合:

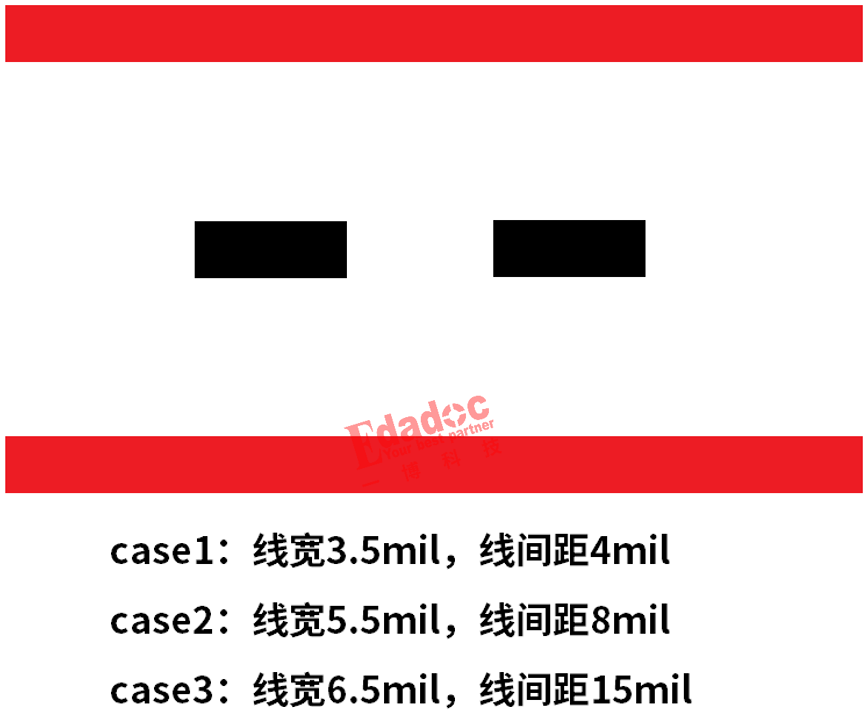

三組帶狀線的組合如下:

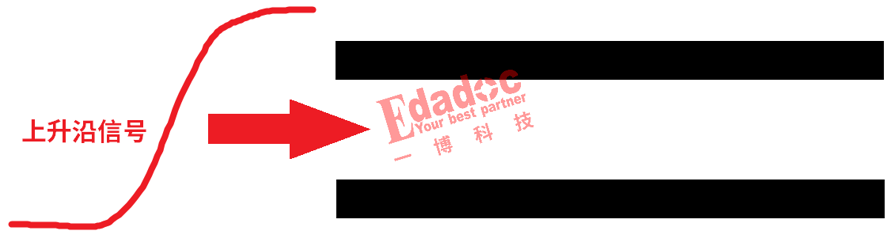

好,表層和內層各三組都按照100歐姆控製,線寬不同的組合都到位了。那Chris就和你們一起驗證下。要不首先還是看內層的三組吧,因為畢竟還是有不少朋友堅定的相信線寬不會影響延時的哈!驗證的方法也很簡單,就是在傳輸線的開始端發送一個上升沿信號,來對比下三組case在接收端的延時是否有差異就行了。

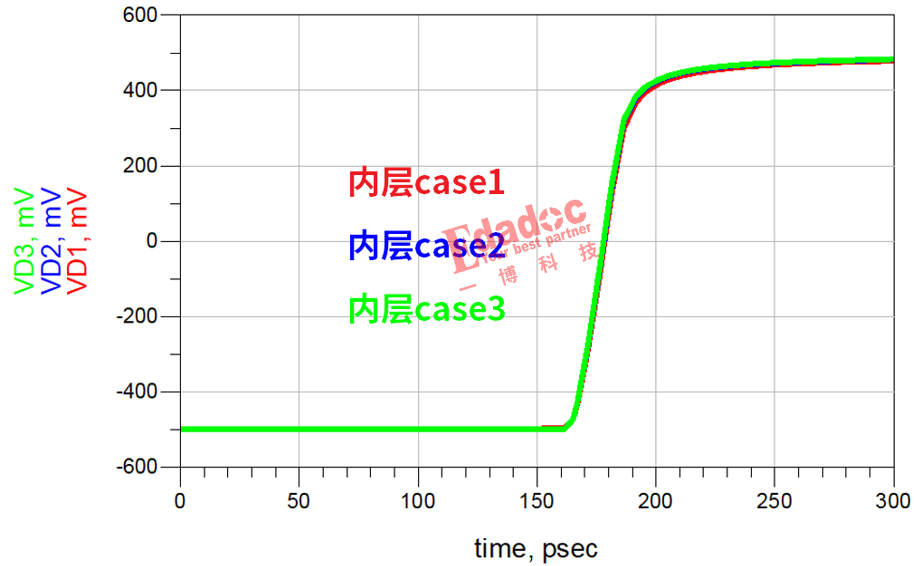

事不宜遲,我們趕緊來看看內層的三種組合在上升沿達到接收端的對比結果:


我說什麽來這,我就說線寬對延時沒影響的,你看上麵的結果不就是沒差異嘛!

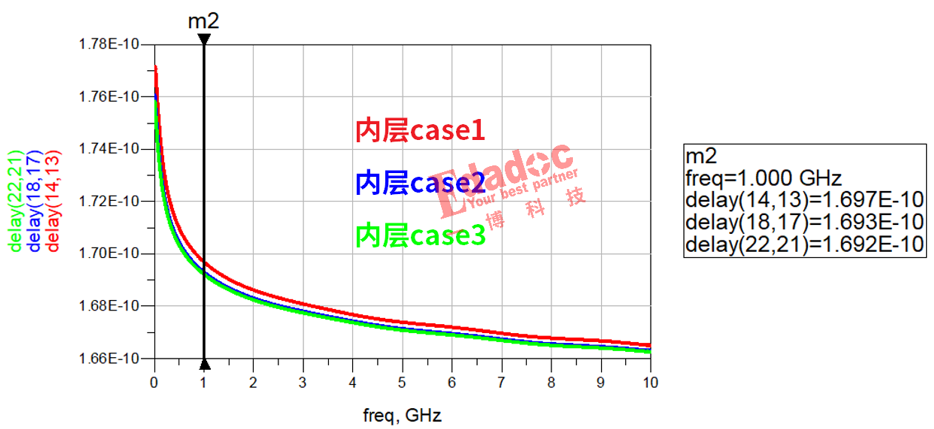

的確哈,從內層走線的對比結果看,不同線寬貌似還真的沒啥影響哦。不僅是從上麵的時域上升沿信號的方式去看,還是從下圖頻域的群延時去看,的確基本上沒差異。散啦散啦,這篇文章真沒意思。

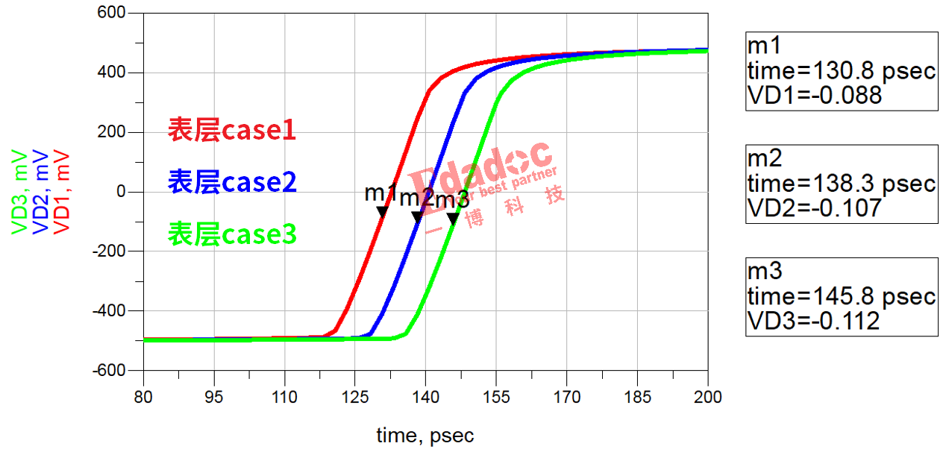

別急著走啊,要不看完表層的三個組合再走不遲嘛。那還是一樣的做法,Chris分別給三組表層不同線寬的傳輸線組合發送上升沿信號,同樣來看看接收端的延時差異,如下所示:

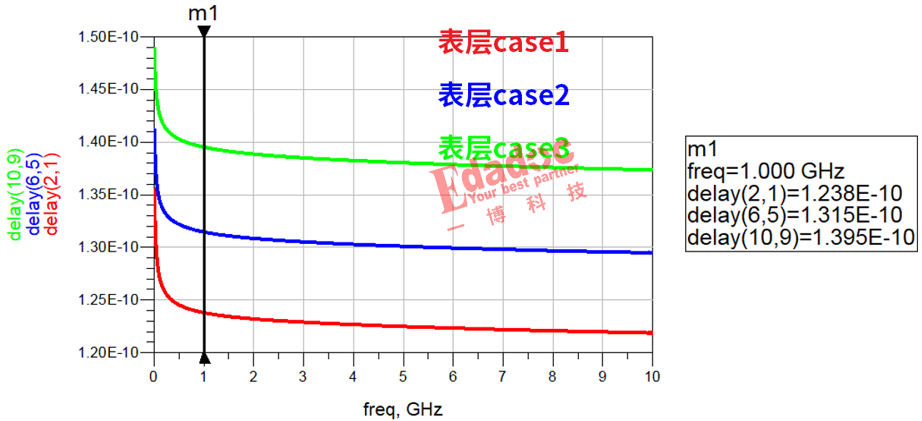

咦,不對!好像有差異了啊,三種不同的表層線寬case的延時居然是有差異的,而且還不小啊!從130ps到138ps到145ps,單位inch長度能各自差出7到8ps,真不小啊!而且從頻域的群延時也是能看到相同的結論,如下所示:


這是怎麽回事?難道線寬真的會影響傳輸線的延時,那為什麽感覺表層影響到了,但是內層又沒有影響了,那到底有沒有影響啊?這一切一切的疑問,Chris都隻想留給大家來回答了哈……


問題:為什麽線寬不同對內層走線延時沒影響,卻對表層走線延時有影響呢,究竟到底背後是怎麽樣的原理?
