信號完整性仿真 > PCB設計小白問:為啥我的損耗曲線是“彎”的啊?

PCB設計小白問:為啥我的損耗曲線是“彎”的啊?

發布時間:2025-04-21 17:51:43

大家不知道有沒有這麽一種經曆:有的問題問出來可能很傻,但是不問的話憋在心裏又很難受。這個時候你最佳的選擇就是:去問一個既懂又不會笑話你的人……

高速先生成員-- 黃剛



單單聽到這個標題的問題就感覺這篇文章應該會挺有意思!這是Chris的一位高速先生粉絲小麗問的問題,這位粉絲之前一直是從事PCB設計,板子畫得那叫一個溜,這幾年自己“偷偷”學習了點SI的知識。SI雖然不能說非常非常的高深莫測,但是對於初學者來說,遇到三五個一直解釋不了的問題也實屬正常!

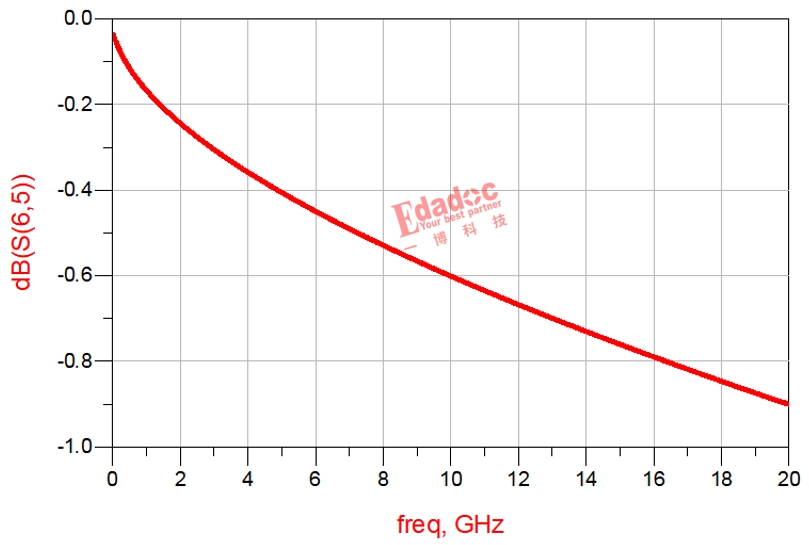

這個問題其實是小麗在仿真某項目的傳輸線的損耗時遇到的。在特定的板材,疊層和線寬線距情況下,小麗仿真出來的這個傳輸線的損耗曲線有點“彎”,怎麽個彎法呢?就像下圖的這樣。






她記得看到公司SI的同事仿真的損耗曲線都是比較直和比較線性的啊,就像下圖一樣的直啊!尋思著難道又是仿真新手的犯錯時間?






小麗很疑惑,自己根據疊層、板材和線寬線距,算了很多次阻抗,的確是穩穩的100歐姆差分線啊!阻抗是對的,為什麽損耗曲線不線性呢?於是小麗就拿著她的文件找到了Chris,希望讓Chris幫她找出背後的原因!

如果仿真的方法,疊層的設置等都是對的情況下,大家覺得是什麽原因呢,為什麽損耗曲線是一會直的,一會又是彎的呢?






其實損耗會隨著頻率成正比,也就是頻率越高損耗越大這一點是沒錯的。無論是彎的還是直的,都還是滿足這個原理的嘛。Chris告訴小麗,其實你的仿真是沒錯的,至於到底是什麽形狀一定是有它背後的原因的……






就在這時,Chris問了小麗一個很關鍵的信息,那就是這個彎的損耗和直的損耗曲線分別用到的板材和走線線寬大概是多少?然後小麗三下五除二就收集了兩款板子的信息,然後發給Chris來看看。

仿真出來很直的損耗曲線的case用的板材是普通的FR4板材,差分線的線寬達到了7.5mil;而仿真出來很彎的損耗曲線的case用的板材是小麗第一次用到的高速板材M7,線寬隻有3.5mil

這一下Chris就回憶起了當年學習信號完整性原理時候的兩條關於損耗的公式了,立馬就找到了原因!






兩條關於損耗的公式,分別是這樣的:

導體損耗:


介質損耗:


翻出這兩條公式相信大家就明白了吧,損耗主要就分為導體和介質損耗,雖然他們倆都是和頻率f成正比關係,但是細節上說,導體損耗和 成正比,介質損耗才真的和f成正比。

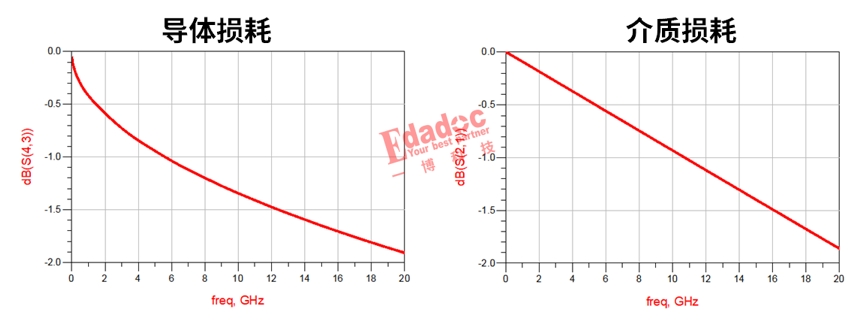

Chris通過一些特殊仿真方法把某項目的總損耗曲線分離出單獨的導體損耗和介質損耗,就會發現兩者本身就是一個是直的,一個是彎的!最後總損耗到底是彎還是直,就看哪部分的占的比例多啦!






小麗這下終於明白了,看來學習SI也不能隻一味的快速學習軟件操作啊,還得從理論知識一步一步學起,高速先生經常也對想學習SI的硬件工程師或者PCB設計工程師說,“仿真軟件的基本操作一個星期都能學會,但是要學會理論知識的話,可能需要好幾年的沉澱才能有比較好的領悟哦!”
